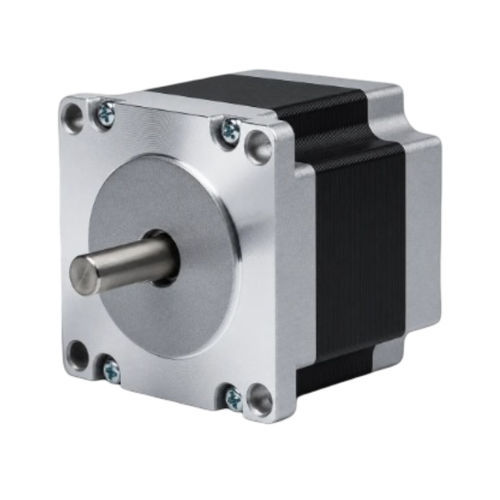

Moteur pas à pas 2 phases 57BHM56-070A-28B

pas à pas hybrideNEMA 23pour la robotique

Aperçu
Le 57BHM56-070A-28B est un moteur pas à pas hybride 57 mm (NEMA 23) à 2 phases, fournissant un couple de maintien de 1,177 N·m (12 kg·cm) dans une longueur de corps de 56 mm. Avec un courant nominal de 0,7 A/phase et un pas de 0,9°, il convient aux applications de positionnement précis et de contrôle de mouvement. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 0,9° — couple de maintien 12 kg·cm (1,177 N·m)
• 0,7 A/phase — cadre 57 mm (NEMA 23)
• Longueur de corps 56 mm, diamètre d'arbre 10 mm

Fiche technique
Modèle : 57BHM56 (exemple de variante : 57BHM56-070A-28B)

Caractéristiques électriques
Angle de pas : 0,9° ± 5%
Couple de maintien : 1,177 N·m (12 kg·cm)
Courant nominal : 0,7 A/phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre d'arbre : 10 mm
Taille du cadre : 57 mm (NEMA 23)
Longueur du corps : 56 mm
Poids : 0,68 kg
Driver recommandé : CW215

Dessin mécanique
Dessin mécanique disponible pour la série 57BH (57 mm / NEMA 23)

Courbe couple-vitesse
Courbe couple-vitesse disponible pour la série 57BH

Caractéristiques / spécifications techniques

• Modèle : 57BHM56 (exemple de variante : 57BHM56-070A-28B)
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 56 mm
• Phases : 2
• Angle de pas : 0,9° (±5%)
• Couple de maintien : 1,177 N·m (12 kg·cm)
• Courant nominal : 0,7 A/phase
• Nombre de fils : 4
• Diamètre d'arbre : 10 mm
• Poids : 0,68 kg
• Driver recommandé : CW215
