Moteur pas à pas 57BH75PS12IC

24 V60 Vavec codeur et driver intégrés

Présentation du produit

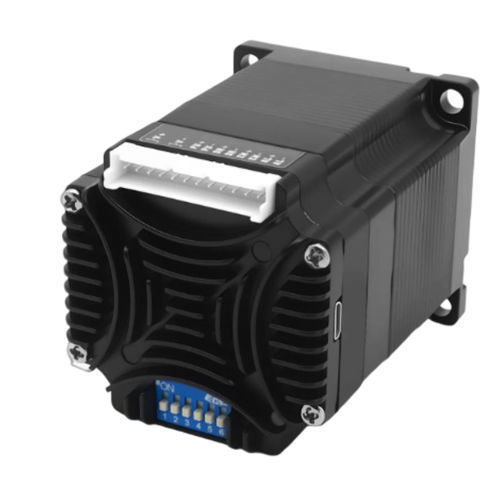

Le 57BH75PS12IC est un servomoteur pas à pas intégré de 57 mm commandé par impulsions, avec un couple de sortie maximal de 1,2 N·m. L'unité intègre moteur, variateur et encodeur dans un format compact NEMA 23 pour faciliter l'installation sur des axes de transfert, d'emballage et d'automatisation générale utilisant un contrôle TTL impulsion/direction.

Points clés

• Contrôle TTL par impulsion / direction
• Tension d'entrée 24–60 VDC ; couple de sortie max 1,2 N·m
• Rétroaction encodeur 4096 lignes (16 384 comptages)
• 16 positions DIP pour micro-pas plus réglage logiciel
• Plage de vitesse 0,01–3000 tr/min

Résumé
Taille du bâti : 57 mm
Longueur du corps : 75 mm
Couple de sortie maximal : 1,2 N·m
Tension d'entrée : 24–60 VDC
Communication : Contrôle TTL impulsion / direction
Rétroaction encodeur : 4096 lignes (16 384 comptages)

Vue d'ensemble de l'intégré

• Réf. modèle : 57BH75PS12IC
• Taille du bâti : 57 mm (NEMA 23)
• Longueur intégrée : 75 mm
• Taille L : 55 mm
• Diamètre d'arbre : 8 mm
• Plage de tension d'entrée : 24–60 VDC
• Couple de sortie max : 1,2 N·m
• Communication : Contrôle TTL impulsion / direction

Électrique, retour d'information & configuration

• Réglage courant : 0,2–3,2 A réglable par logiciel ; moteur apparié en usine : 4,0 A
• Rétroaction encodeur : 4096 lignes (16 384 comptages)
• Résistance de phase : 0,44 Ω ±20%
• Inductance de phase : 1,4 mH ±20%
• Inertie du rotor : env. 280 g·cm²
• Poids : env. 0,82 kg
• Plage de vitesse : 0,01 tr/min à 3000 tr/min
• Réglage micro-pas : 16 positions DIP ; nombre entier positif réglable par logiciel ≥ 200
• Fréquence de filtre : par défaut usine 400 kHz ; réglable par logiciel
• Protections : surtension, sous-tension, surintensité, circuit ouvert d'enroulement et déviation de position
• Stockage non volatile : paramètres stockés dans la FLASH MCU interne
• Température de fonctionnement : 0°C à +40°C
• Humidité de fonctionnement : 20% HR à 90% HR
• Paramètres série TTL : 115200 bps ; 8 bits de données ; 1 bit de stop ; pas de parité

Dessin mécanique
Le dessin mécanique et les plans dimensionnels sont fournis à titre de référence. Diamètre d'arbre 8 mm ; taille L 55 mm ; longueur intégrée 75 mm.

Caractéristiques techniques

• Réf. modèle : 57BH75PS12IC
• Taille du bâti : 57 mm (NEMA 23)
• Longueur intégrée : 75 mm
• Taille L : 55 mm
• Diamètre d'arbre : 8 mm
• Plage de tension d'entrée : 24–60 VDC
• Couple de sortie max : 1,2 N·m
• Communication : Contrôle TTL impulsion / direction
• Rétroaction encodeur : 4096 lignes (16 384 comptages)
• Réglage courant : 0,2–3,2 A réglable par logiciel ; moteur apparié en usine : 4,0 A
• Résistance de phase : 0,44 Ω ±20%
• Inductance de phase : 1,4 mH ±20%
• Inertie du rotor : env. 280 g·cm²
• Poids : env. 0,82 kg
• Plage de vitesse : 0,01 tr/min à 3000 tr/min
• Réglage micro-pas : 16 positions DIP ; nombre entier positif réglable par logiciel ≥ 200
• Fréquence de filtre : par défaut usine 400 kHz ; réglable par logiciel
• Protections : surtension, sous-tension, surintensité, circuit ouvert d'enroulement et déviation de position
• Stockage non volatile : paramètres stockés dans la FLASH MCU interne
• Température de fonctionnement : 0°C à +40°C
• Humidité de fonctionnement : 20% HR à 90% HR
• Paramètres série TTL : 115200 bps ; 8 bits de données ; 1 bit de stop ; pas de parité
