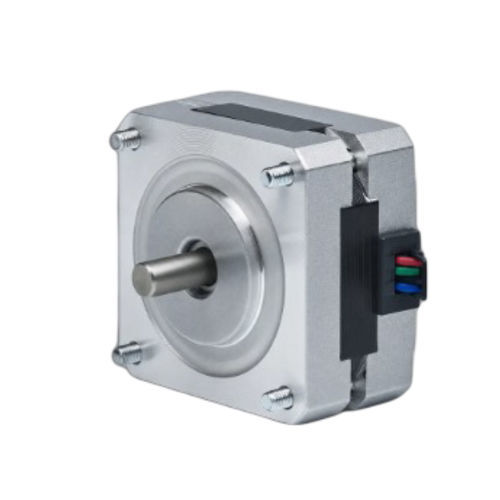

Moteur pas à pas 4 phases 39BH25-048A-24pas à pas hybrideNEMA 15
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- pas à pas hybride, pas à pas 4 phases
- Construction
- NEMA 15
- Intensité
0,48 A
- Couple
0,098 Nm
(0,072281 ft.lb)- Diamètre
5 mm
(0,2 in)
Description
Présentation du produit
Le 39BH25-048A-24 est un moteur pas à pas hybride 4 phases de 39 mm (NEMA 15) conçu pour le contrôle de mouvement de précision en encombrement réduit. Il fournit 0,098 N·m (1 kg·cm) de couple de maintien depuis un corps de 25 mm et est spécifié à 0,48 A par phase. Driver recommandé : CW215.
Points clés
Spécifications électriques (résumé)
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,098 N·m (1 kg·cm)
Courant nominal : 0,48 A/Phase
Nombre de phases : 4
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Taille du flasque : 39 mm (NEMA 15)
Longueur du corps : 25 mm
Poids : 0,3 kg
Driver recommandé : CW215
Plans et performances
Plan mécanique disponible pour la série 39BH (39 mm / NEMA 15).
Courbe couple-vitesse disponible pour la série 39BH (graphique de performance montrant le couple en fonction de la vitesse).
Fiche technique produit
Identifiant : 39BH25-048A-24
Caractéristiques techniques
Le 39BH25-048A-24 est un moteur pas à pas hybride 4 phases de 39 mm (NEMA 15) conçu pour le contrôle de mouvement de précision en encombrement réduit. Il fournit 0,098 N·m (1 kg·cm) de couple de maintien depuis un corps de 25 mm et est spécifié à 0,48 A par phase. Driver recommandé : CW215.
Points clés
- Configuration 4 phases avec angle de pas 1,8°
- Couple de maintien : 0,098 N·m (1 kg·cm)
- Boîtier : 39 mm (NEMA 15) — Longueur du corps : 25 mm — Diamètre d'arbre : 5 mm
- Courant nominal : 0,48 A/phase — 4 conducteurs
Spécifications électriques (résumé)
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,098 N·m (1 kg·cm)
Courant nominal : 0,48 A/Phase
Nombre de phases : 4
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Taille du flasque : 39 mm (NEMA 15)
Longueur du corps : 25 mm
Poids : 0,3 kg
Driver recommandé : CW215
Plans et performances
Plan mécanique disponible pour la série 39BH (39 mm / NEMA 15).
Courbe couple-vitesse disponible pour la série 39BH (graphique de performance montrant le couple en fonction de la vitesse).
Fiche technique produit
Identifiant : 39BH25-048A-24
Caractéristiques techniques
- Série / Modèle : 39BH25
- Taille du flasque : 39 mm (NEMA 15)
- Longueur du corps : 25 mm
- Nombre de phases : 4
- Angle de pas : 1,8° ± 5%
- Couple de maintien : 0,0981 N·m (1 kg·cm)
- Courant nominal : 0,48 A/Phase
- Nombre de conducteurs : 4
- Diamètre d'arbre : 5 mm
- Poids : 0,3 kg
- Driver recommandé : CW215
