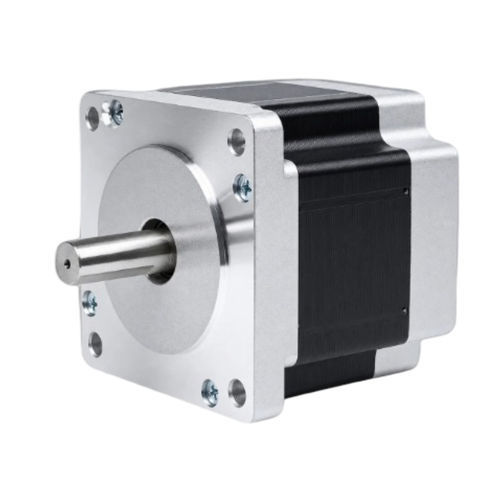

Moteur pas à pas 2 phases 86BHH76-400B-25A

pas à pas hybrideNEMA 34pour la robotique

Présentation
Le 86BHH76 est un moteur pas à pas hybride NEMA 34 (cadre 86 mm, corps 76 mm) fournissant 2,06 N·m (21 kg·cm) de couple de maintien à 4,0 A. Avec un arbre de 14 mm et une configuration 2 phases 4 conducteurs, il convient aux machines CNC, aux découpeuses laser et aux applications robotiques nécessitant un compromis entre couple et vitesse.

Points clés

• Couple de maintien : 2,06 N·m (21 kg·cm)
• Cadre 86 mm (NEMA 34), longueur de corps 76 mm
• Diamètre d'arbre : 14 mm
• Conception électrique : 2 phases, 4 conducteurs
• Driver recommandé : CWD860H

Spécifications électriques
Angle de pas : 1,8° ± 5%
Courant nominal : 4,0 A/par phase
Nombre de phases : 2
Nombre de conducteurs : 4
Couple de maintien : 2,06 N·m (21 kg·cm)
Taille du cadre : 86 mm (NEMA 34)
Longueur du corps : 76 mm
Poids : 2,2 kg

Dessin mécanique
Dessin mécanique disponible pour la série 86BH (86 mm / NEMA 34) montrant les cotes de fixation et de l'arbre.

Applications

• Fraiseuses et routeurs CNC
• Systèmes de découpe laser
• Robots industriels et collaboratifs
• Tables de positionnement et chargeurs automatisés

Informations de commande

• Modèle : 86BHH76
• Driver recommandé : CWD860H
• Poids : 2,2 kg
