Moteur pas à pas 2 phases 57BH76-120A-21B
pas à pas hybrideNEMA 23

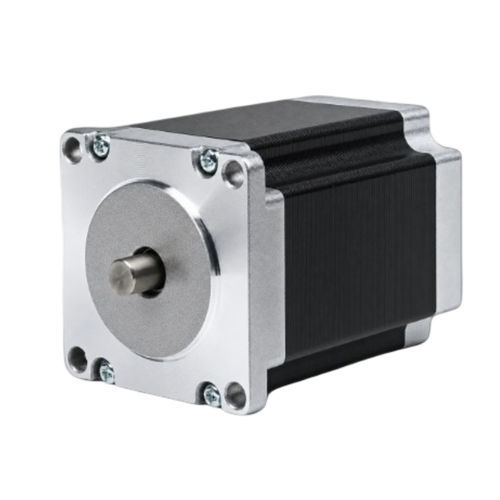

Moteur pas à pas 2 phases - 57BH76-120A-21B - NEOTON MOTOR - pas à pas hybride / NEMA 23
Moteur pas à pas 2 phases - 57BH76-120A-21B - NEOTON MOTOR - pas à pas hybride / NEMA 23
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
pas à pas hybride, pas à pas 2 phases
Construction
NEMA 23
Intensité

1,2 A

Couple

1,177 Nm
(0,868111 ft.lb)

Diamètre

6,35 mm
(0,25 in)

Description

Présentation
Le 57BH76-120A-21B est un moteur pas-à-pas hybride 2 phases au format 57mm (NEMA 23) fournissant 1,177 N·m (12 kg·cm) de couple de maintien dans un corps de 76 mm. Courant nominal 1,2 A/par phase et câblage 4 fils ; conçu pour le contrôle de mouvement précis en automatisme, CNC et robotique. Pilote recommandé : CW542.

Points clés
  • Angle de pas : 1,8° ±5%
  • Couple de maintien : 1,177 N·m (12 kg·cm)
  • Courant nominal : 1,2 A/par phase, câblage 4 fils
  • Cadre 57mm (NEMA 23), longueur corps 76mm, arbre 6,35mm
  • Poids : 0,8 kg

Spécifications électriques
  • Angle de pas : 1,8° ±5%
  • Courant nominal : 1,2 A/par phase
  • Nombre de phases : 2
  • Nombre de fils : 4
  • Pilote recommandé : CW542

Mécanique / Plans
Le plan mécanique et la courbe couple-vitesse de la série 57BH sont fournis pour faciliter le montage, l'intégration et l'évaluation des performances.

Applications
  • Positionnement de précision en automatisation et CNC
  • Robotique et systèmes pick-and-place
  • Équipements de laboratoire et dispositifs médicaux (le cas échéant)


Informations de commande
Référence : 57BH76-120A-21B. Contactez le service commercial pour personnalisation, délais et compatibilité pilote.
