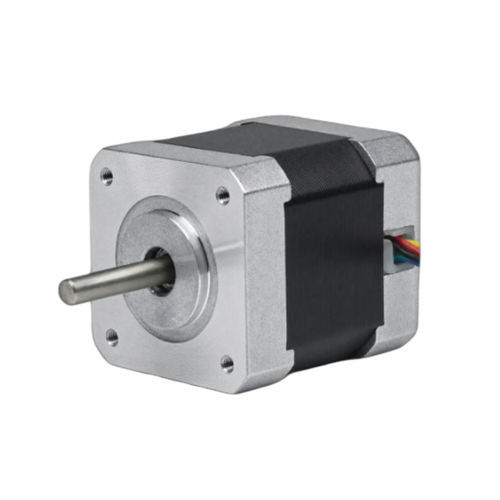

Moteur pas à pas 42BHH48-140A-07EH

pas à pas hybridepas à pas 2 phases4.8 V

Présentation du produit
Le CW-42BHH48-140A-07EH est un moteur pas à pas hybride intégré compact NEMA 17 (42 mm) avec driver IRS42E intégré. Il fournit un couple de maintien de 0,608 N·m à 1,4 A/phase et combine moteur et électronique pour un câblage simplifié et une installation compacte, adapté aux imprimantes 3D, petits CNC et équipements d'automatisation compacts.

Points clés

• Moteur intégré NEMA 17 (42 mm) avec driver IRS42E intégré
• Couple de maintien : 0,608 N·m (6,2 kg·cm)
• Courant nominal : 1,4 A/phase, Tension nominale : 4,8 VDC
• Angle de pas : 1,8° (200 pas/tr)
• Longueur de corps compacte : 48 mm
• Câblage simplifié — moteur et driver dans une même unité

Résumé (tableau)
Taille de cadre : 42 mm (NEMA 17)
Longueur du corps : 48 mm max
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,608 N·m (6,2 kg·cm)
Courant nominal : 1,4 A/phase
Tension nominale : 4,8 VDC
Driver intégré : IRS42E

Spécifications du moteur (tableau)
Nombre de phases : 2
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,608 N·m (6,2 kg·cm)
Tension nominale : 4,8 VDC
Courant nominal : 1,4 A/phase
Résistance de phase (20°C) : 3,4 Ω ± 10%
Inductance de phase (1 kHz) : 7,5 mH ± 20%
Inertie du rotor : 76 g·cm²
Résistance d'isolement : 100 MΩ min (500 VDC)
Classe d'isolement : Classe B (130°C)
Température ambiante : -20°C à +50°C
Humidité ambiante : 15% à 95%
Taille de cadre : 42 mm (NEMA 17)
Longueur du corps : 48 mm max
Diamètre de l'arbre : φ5 mm
Fils : 4 conducteurs, longueur 55 mm, 5 mm étamés
Spécification des fils : 24AWG UL1430

Driver intégré (IRS42E)
Modèle du driver : IRS42E
Fixation : 2 vis M3×40 GB823 (diagonale)
Manchon thermo-rétractable : φ4×45 mm
Vis de fixation (fournies) : 2 vis M3×59,5 GB823
Étiquette du driver : fixée sur le corps du driver

Plan mécanique
Plan mécanique disponible pour la série 42BHH (42 mm NEMA 17, driver intégré).

Caractéristiques techniques

• Modèle / Série : 42BHH48
• Phases : 2
• Angle de pas : 1,8° ± 5% (200 pas/tr)
• Couple de maintien : 0,608 N·m (6,2 kg·cm)
• Courant nominal : 1,4 A/phase
• Tension nominale : 4,8 VDC
• Résistance de phase (20°C) : 3,4 Ω ± 10%
• Inductance de phase (1 kHz) : 7,5 mH ± 20%
• Inertie du rotor : 76 g·cm²
• Résistance d'isolement : ≥100 MΩ (500 VDC)
• Classe d'isolement : Classe B (130°C)
• Plage de température ambiante : -20°C à +50°C
• Plage d'humidité ambiante : 15% à 95%
• Taille de cadre : 42 mm (NEMA 17)
• Longueur du corps : 48 mm max
• Diamètre de l'arbre : φ5 mm
• Fils : 4 conducteurs, longueur 55 mm, 5 mm étamés
• Spécification des fils : 24AWG UL1430
• Driver intégré : IRS42E (moteur et driver combinés)
• Fixation : vis diagonales 2-M3×40 (GB823) ; vis de fixation du driver 2-M3×59,5 (GB823)
