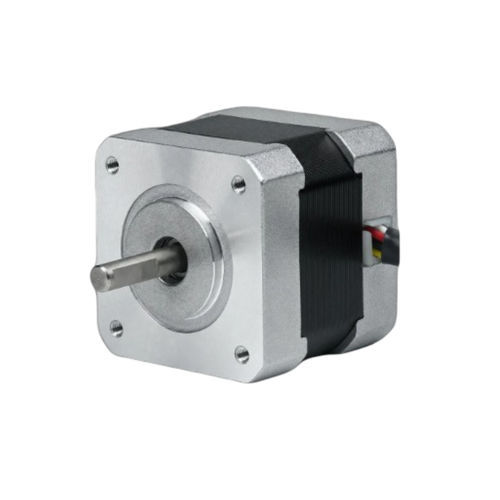

Moteur pas à pas 2 phases 42BHH39-168A-24

pas à pas hybrideNEMA 17

Aperçu produit
Le 42BHH39-168A-24 est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) délivrant 0,412 N·m (4,2 kg·cm) de couple de maintien dans un corps de 39 mm. Courant nominal : 0,8 A/phase. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,412 N·m (4,2 kg·cm)
• 0,8 A/phase — cadre 42 mm (NEMA 17)
• Longueur de corps 39 mm — arbre Ø 5 mm

Spécifications électriques

• Modèle — 42BHH39-168A-24
• Angle de pas — 1,8° ± 5%
• Couple de maintien — 0,412 N·m (4,2 kg·cm)
• Courant nominal — 0,8 A/phase
• Nombre de phases — 2
• Nombre de fils — 4
• Diamètre d'arbre — 5 mm
• Taille de cadre — 42 mm (NEMA 17)
• Longueur de corps — 39 mm
• Poids — 0,4 kg
• Driver recommandé — CW215

Plan mécanique
Consulter le plan mécanique de la série 42BH (42 mm / NEMA 17) sur la fiche produit pour les cotes de montage et les tolérances.

Courbe couple-vitesse
Voir la courbe couple-vitesse de la série 42BH sur la fiche produit pour évaluer les performances selon la plage de vitesse.

Applications

• Contrôle de mouvement de précision : machines CNC, systèmes pick-and-place, tables d'indexage
• Automatisation : robotique, positionnement de convoyeurs, actionneurs
• Fabrication additive, équipements de laboratoire et bancs d'essai

Spécifications techniques

• Nom commercial — 42BHH39
• Taille de cadre — 42 mm (NEMA 17)
• Longueur de corps — 39 mm
• Phase — 2
• Angle de pas — 1,8° ± 5%
• Couple de maintien — 0,412 N·m (4,2 kg·cm)
• Courant nominal — 0,8 A/phase
• Fils — 4
• Diamètre d'arbre — 5 mm
• Poids — 0,4 kg
• Driver recommandé — CW215
