Moteur pas à pas 2 phases 86BH62-125B-N30
pas à pas hybridecompactNEMA 34

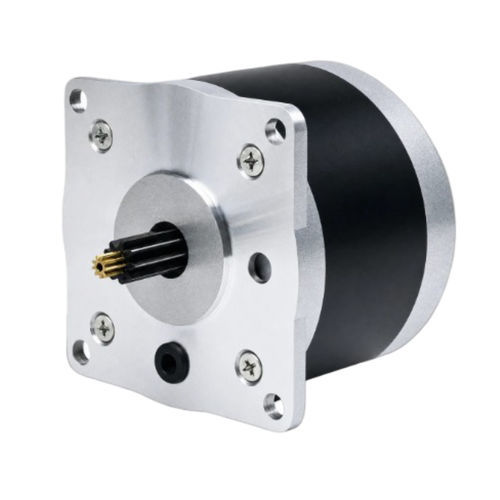

Moteur pas à pas 2 phases - 86BH62-125B-N30 - NEOTON MOTOR - pas à pas hybride / compact / NEMA 34
Moteur pas à pas 2 phases - 86BH62-125B-N30 - NEOTON MOTOR - pas à pas hybride / compact / NEMA 34
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
pas à pas hybride, pas à pas 2 phases
Construction
compact, NEMA 34
Autres caractéristiques
à économie d'énergie
Intensité

1,25 A

Couple

1,28 Nm
(0,94408 ft.lb)

Diamètre

9,5 mm
(0,37 in)

Description

Présentation du produit
Le 86BH62 est un moteur pas à pas hybride NEMA 34 avec un corps compact de 62 mm, offrant un couple de maintien de 1,28 N·m (13 kg·cm) pour un courant de 1,25 A. La configuration 6 fils permet un câblage en série ou en parallèle, et la faible consommation le rend adapté aux systèmes d'automatisation alimentés par batterie ou nécessitant une efficacité énergétique.

Points clés
  • Couple de maintien : 1,28 N·m (13 kg·cm)
  • Faible courant : 1,25 A/par phase
  • Cadre 86 mm (NEMA 34), corps compact 62 mm
  • 6 fils pour flexibilité de câblage série/parallèle
  • Driver recommandé : CWD860H


Spécifications électriques
Angle de pas : 1,8° ± 5%
Couple de maintien : 1,28 N·m (13 kg·cm)
Courant nominal : 1,25 A/par phase
Nombre de phases : 2
Nombre de fils : 6
Diamètre d'arbre : 9,5 mm
Taille du cadre : 86 mm (NEMA 34)
Longueur du corps : 62 mm
Poids : 1,1 kg
Driver recommandé : CWD860H

Caractéristiques techniques
  • Modèle : 86BH62
  • Taille du cadre : 86 mm (NEMA 34)
  • Longueur du corps : 62 mm
  • Angle de pas : 1,8° ± 5%
  • Couple de maintien : 1,28 N·m (13 kg·cm)
  • Courant nominal : 1,25 A/par phase
  • Nombre de phases : 2
  • Nombre de fils : 6 (configuration 6 fils pour câblage série/parallèle)
  • Diamètre d'arbre : 9,5 mm
  • Poids : 1,1 kg
  • Driver recommandé : CWD860H
  • Référence fiche technique : 86BH62-125B-N30
