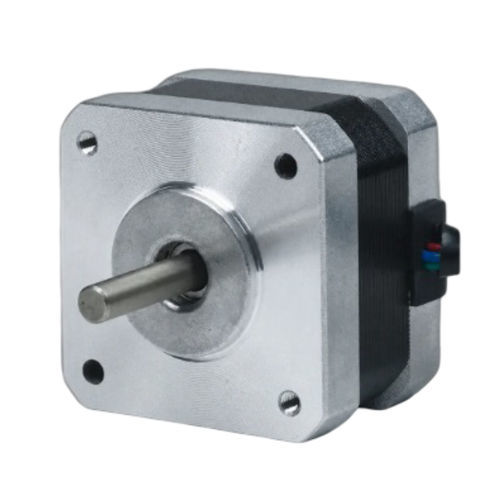

Moteur pas à pas 2 phases 42BHH29-120A-20

pas à pas hybridebiphaséNEMA 17

Présentation
Le 42BHH29-120A-20 est un moteur pas-à-pas hybride 2 phases de 42 mm (NEMA 17) délivrant 0,206 N·m (2,1 kg·cm) de couple de maintien dans un corps compact de 29 mm. Courant nominal 1,2 A/phase, adapté aux applications de commande de position nécessitant un moteur à profil court. Driver recommandé : CW215.

Points clés

• 2 phases, angle pas 1,8° — couple de maintien 0,206 N·m (2,1 kg·cm)
• Courant nominal 1,2 A/phase — cadre 42 mm (NEMA 17)
• Longueur de corps 29 mm — diamètre arbre 5 mm

Spécifications électriques
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,206 N·m (2,1 kg·cm)
Courant nominal : 1,2 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre arbre : 5 mm
Taille de cadre : 42 mm (NEMA 17)
Longueur du corps : 29 mm
Poids : 0,24 kg
Driver recommandé : CW215

Plan mécanique
Plan mécanique disponible pour la série 42BH (42 mm / NEMA 17) indiquant les cotes de montage et les détails de l'arbre.

Courbe couple-vitesse
Courbe couple-vitesse disponible pour la série 42BH décrivant les caractéristiques couple en fonction de la vitesse pour le dimensionnement.

Caractéristiques techniques

• Modèle : 42BHH29-120A-20
• Marque : NEOTON MOTOR
• Taille de cadre : 42 mm (NEMA 17)
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,206 N·m (2,1 kg·cm)
• Courant nominal : 1,2 A/phase
• Nombre de conducteurs : 4
• Diamètre arbre : 5 mm
• Longueur du corps : 29 mm
• Poids : 0,24 kg
• Driver recommandé : CW215
