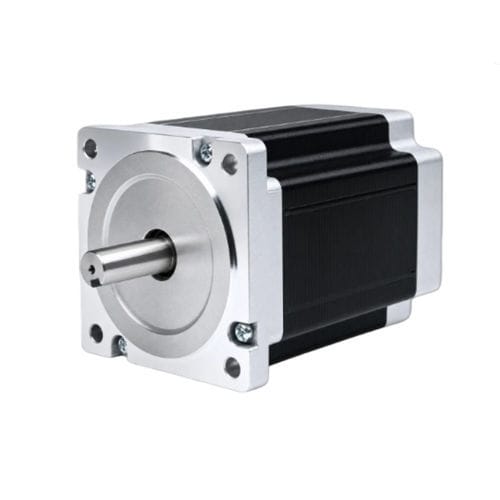

Moteur pas à pas 2 phases 86BHH114-500A-32E

pas à pas hybride48 VNEMA 34

Présentation du produit
Le 86BHH114 est un moteur pas à pas hybride NEMA 34 (86 mm) avec un corps de 114 mm, offrant un couple de maintien de 6,67 N·m (68 kg·cm) à 5,0 A/phase. Il constitue le moteur de référence pour la courbe couple‑vitesse de la série 86BH et présente un bon compromis entre couple et longueur pour les applications industrielles de motion.

Points clés

• Couple de maintien : 6,67 N·m (68 kg·cm)
• Moteur de référence pour la courbe couple‑vitesse 86BH
• Châssis : 86 mm (NEMA 34), longueur du corps : 114 mm
• Diamètre d'arbre : 12,7 mm
• Driver recommandé : CWD860H

Attributs récapitulatifs
Taille du châssis : 86 mm (NEMA 34)
Angle de pas : 1,8°
Couple de maintien : 6,67 N·m
Courant nominal : 5,0 A/phase
Phases : 2
Fils : 4

Spécifications électriques (tableau)
Angle de pas : 1,8° ± 5%
Couple de maintien : 6,67 N·m (68 kg·cm)
Courant nominal : 5,0 A/phase
Phases : 2
Fils : 4
Diamètre d'arbre : 12,7 mm
Châssis : 86 mm (NEMA 34)
Longueur du corps : 114 mm
Poids : 3,5 kg
Driver recommandé : CWD860H

Plan mécanique
Plan mécanique disponible pour la série 86BH (86 mm / NEMA 34) indiquant les dimensions de fixation et les emplacements de connecteur pour l'intégration dans des équipements industriels.

Courbe couple‑vitesse
Courbe couple‑vitesse fournie pour le modèle 86BHH114 sous DC 48 V avec le driver recommandé (CWD860H). Utilisez cette courbe comme référence pour la sélection et le dimensionnement dans les machines CNC, tables plasma et systèmes d'automatisation.

Caractéristiques techniques

• Modèle : 86BHH114
• Taille du châssis : 86 mm (NEMA 34)
• Longueur du corps : 114 mm
• Angle de pas : 1,8° (±5%)
• Couple de maintien : 6,67 N·m (68 kg·cm)
• Courant nominal : 5,0 A/phase
• Nombre de phases : 2
• Nombre de fils : 4
• Diamètre d'arbre : 12,7 mm
• Poids : 3,5 kg
• Driver recommandé : CWD860H
