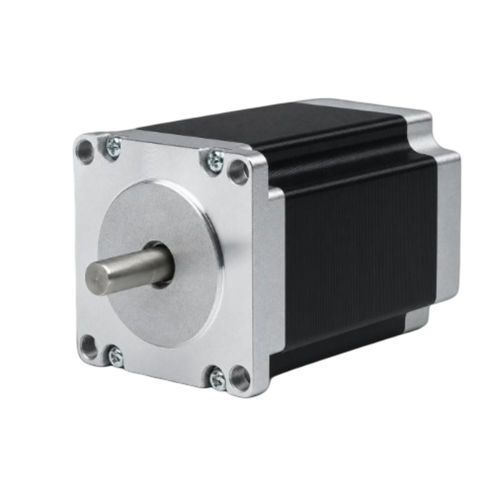

Moteur pas à pas 4 phases 57BHM82-300-32E

pas à pas hybrideNEMA 23pour la robotique

Présentation
Le 57BHM82-300-32E est un moteur pas à pas hybride 4 phases de 57 mm (NEMA 23) avec une longueur de corps de 82 mm, offrant un couple de maintien de 1,648 N·m (16,8 kg·cm). Il est calibré à 3 A par phase et présente un pas de 0,9°, adapté aux applications d'automatisation industrielle, CNC et robotique. Driver recommandé : CW542.

Points clés

• 4 phases, angle pas de 0,9° — couple de maintien 1,648 N·m (16,8 kg·cm)
• Courant nominal : 3 A/phase — châssis 57 mm (NEMA 23)
• Longueur du corps : 82 mm, arbre Ø 8 mm, 6 fils

Spécifications électriques

• Modèle : 57BHM82-300-32E
• Angle pas : 0,9° ± 5%
• Couple de maintien : 1,648 N·m (16,8 kg·cm)
• Courant nominal : 3 A/phase
• Nombre de phases : 4
• Nombre de fils : 6
• Diamètre arbre : 8 mm
• Taille du châssis : 57 mm (NEMA 23)
• Longueur du corps : 82 mm
• Poids : 1,2 kg
• Driver recommandé : CW542

Mécanique & performances

• Longueur du corps : 82 mm
• Diamètre arbre : 8 mm
• Châssis : 57 mm (NEMA 23)
• Courbe couple-vitesse disponible pour la série 57BH

Caractéristiques techniques

• Référence : 57BHM82-300-32E
• Phases : 4
• Angle de pas : 0,9° ± 5%
• Couple de maintien : 1,648 N·m
• Courant nominal : 3 A/phase
• Nombre de fils : 6
• Diamètre arbre : 8 mm
• Poids : 1,2 kg
