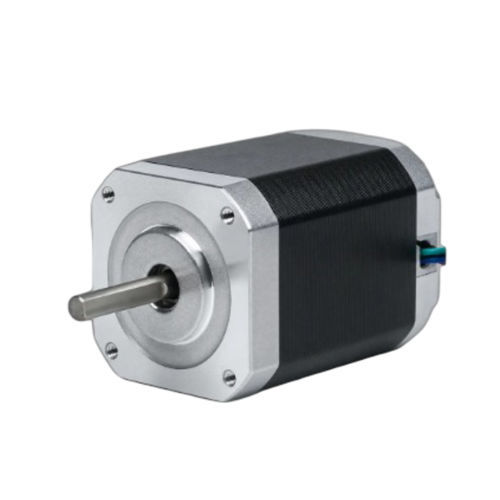

Moteur pas à pas hybride 42BHH58-030A-21A

pas à pas 2 phasesNEMA 17

Présentation du produit
Le 42BHH58-030A-21A est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) offrant un couple de maintien de 0,589 N·m (6 kg·cm) dans un corps de 58 mm. Courant nominal : 0,3 A/par phase. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 6 kg·cm
• Courant nominal : 0,3 A/par phase — format 42 mm (NEMA 17)
• Longueur de corps 58 mm — diamètre d'arbre 5 mm

Spécifications électriques
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,589 N·m (6 kg·cm)
Courant nominal : 0,3 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Taille de cadre : 42 mm (NEMA 17)
Longueur du corps : 58 mm
Poids : 0,9 kg
Driver recommandé : CW215

Mécanique et performances
Le plan mécanique et la courbe couple‑vitesse pour la série 42BH sont fournis en ressources produit. Le dessin mécanique correspond à la série 42BH (42 mm NEMA 17) et un graphique performance couple‑vitesse est disponible pour la série.

Caractéristiques / spécifications techniques

• Variante modèle : 42BHH58-030A-21A
• Série : 42BHH58 / série 42BH
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,589 N·m (6 kg·cm)
• Courant nominal : 0,3 A/phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Taille de cadre : 42 mm (NEMA 17)
• Longueur du corps : 58 mm
• Poids : 0,9 kg
• Driver recommandé : CW215
