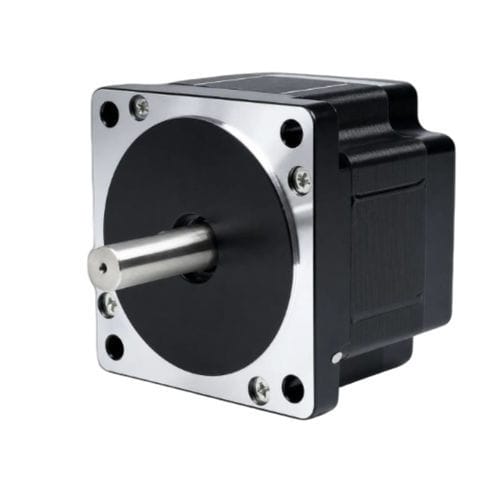

Moteur pas à pas 2 phases 86BHH60-300A-37Dpas à pas hybrideNEMA 34
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- pas à pas hybride, pas à pas 2 phases
- Construction
- NEMA 34
- Intensité
3 A
- Couple
2,94 Nm
(2,168433 ft.lb)- Diamètre
14 mm
(0,55 in)
Description
Aperçu du produit
Le 86BHH60 est un moteur pas à pas hybride NEMA 34 compact avec un corps de 60mm, offrant un couple de maintien de 2,94 N·m (30 kg·cm) à 3,0 A. Sa longueur réduite et son arbre de 14mm le rendent adapté aux machines CNC à encombrement réduit, systèmes laser et équipements pick-and-place.
Points clés
Spécifications électriques (tableau)
Pas angulaire : 1,8° ±5%
Couple de maintien : 2,94 N·m (30 kg·cm)
Courant nominal : 3,0 A/phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre d'arbre : 14mm
Taille de la bride : 86mm (NEMA 34)
Longueur du corps : 60mm
Poids : 1,7 kg
Driver recommandé : CWD860H
Dessin mécanique
Dessin mécanique – série 86BH (86mm (NEMA 34)) (illustration disponible sur la fiche produit)
Courbe couple-vitesse
Courbe couple-vitesse (chart de référence pour la série ; consulter les spécifications et graphiques pour les points de fonctionnement)
Fiche technique
Référence fiche technique : 86BHH60-300A-37D
Caractéristiques techniques / spécifications
Le 86BHH60 est un moteur pas à pas hybride NEMA 34 compact avec un corps de 60mm, offrant un couple de maintien de 2,94 N·m (30 kg·cm) à 3,0 A. Sa longueur réduite et son arbre de 14mm le rendent adapté aux machines CNC à encombrement réduit, systèmes laser et équipements pick-and-place.
Points clés
- Couple de maintien : 2,94 N·m (30 kg·cm)
- Corps compact de 60mm
- Format 86mm (NEMA 34)
- Diamètre d'arbre : 14mm
- Driver recommandé : CWD860H
Spécifications électriques (tableau)
Pas angulaire : 1,8° ±5%
Couple de maintien : 2,94 N·m (30 kg·cm)
Courant nominal : 3,0 A/phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre d'arbre : 14mm
Taille de la bride : 86mm (NEMA 34)
Longueur du corps : 60mm
Poids : 1,7 kg
Driver recommandé : CWD860H
Dessin mécanique
Dessin mécanique – série 86BH (86mm (NEMA 34)) (illustration disponible sur la fiche produit)
Courbe couple-vitesse
Courbe couple-vitesse (chart de référence pour la série ; consulter les spécifications et graphiques pour les points de fonctionnement)
Fiche technique
Référence fiche technique : 86BHH60-300A-37D
Caractéristiques techniques / spécifications
- Modèle : 86BHH60
- Taille de la bride : 86mm (NEMA 34)
- Longueur du corps : 60mm
- Pas angulaire : 1,8° (±5%)
- Couple de maintien : 2,94 N·m (30 kg·cm)
- Courant nominal : 3,0 A/phase
- Nombre de phases : 2
- Nombre de fils : 4
- Diamètre d'arbre : 14mm
- Poids : 1,7 kg
- Driver recommandé : CWD860H
