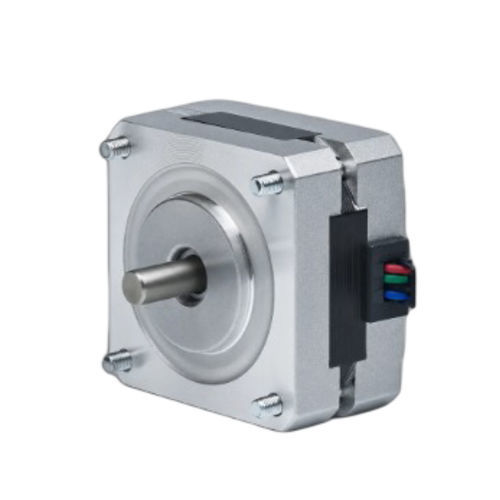

Moteur pas à pas 2 phases 39BH44-031A-24

pas à pas hybrideNEMA 15

Résumé du produit
Le 39BH44-031A-24 est un moteur pas à pas hybride 2 phases de 39 mm (NEMA 15) offrant un couple de maintien de 0,275 N·m (2,8 kg·cm) dans un corps de 44 mm. Courant nominal 0,3 A/phase et arbre de 5 mm, adapté aux systèmes de mouvement compact et précis. Pilote recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8°
• Couple de maintien : 0,275 N·m (2,8 kg·cm)
• Courant nominal : 0,3 A/phase ; châssis 39 mm (NEMA 15)
• Corps 44 mm ; diamètre d'arbre 5 mm ; 4 conducteurs

Spécifications électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 0,275 N·m (2,8 kg·cm)
Courant nominal — 0,3 A/Phase
Nombre de phases — 2
Nombre de conducteurs — 4 (4 fils)
Diamètre d'arbre — 5 mm
Dimension de châssis — 39 mm (NEMA 15)
Longueur du corps — 44 mm
Masse — 0,5 kg
Pilote recommandé — CW215

Plan mécanique
Plan mécanique disponible pour la série 39BH (39 mm / NEMA 15).

Courbe couple-vitesse
Courbe de performance couple-vitesse disponible pour la série 39BH.

Caractéristiques techniques

• Référence : 39BH44-031A-24
• Série : 39BH Series
• Châssis : 39 mm (NEMA 15)
• Longueur du corps : 44 mm
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,275 N·m (2,8 kg·cm)
• Courant nominal : 0,3 A/Phase
• Conducteurs : 4
• Diamètre d'arbre : 5 mm
• Masse : 0,5 kg
• Pilote recommandé : CW215
