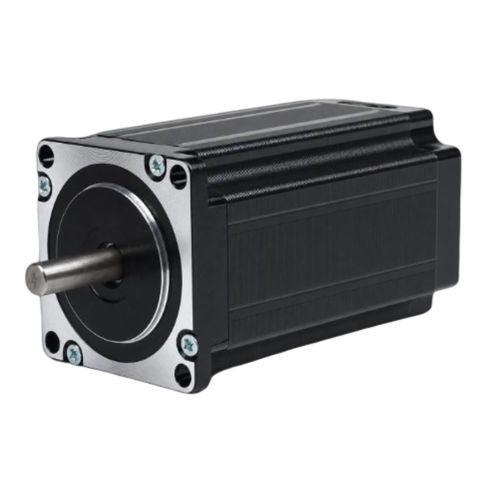

Moteur pas à pas 4 phases 57BHH100-420A-21B

pas à pas hybrideNEMA 23pour la robotique

Aperçu
Le 57BHH100-420A-21B est un moteur pas à pas hybride 4 phases de 57 mm (NEMA 23) délivrant un couple de maintien de 2,747 N·m (28 kg·cm) dans un corps de 100 mm. Avec un courant nominal de 2,97 A/phase, il assure des performances constantes pour le contrôle de mouvement de précision en automatisation industrielle et robotique. Pilote recommandé : CWD556.

Points clés

• 4 phases, angle pas 1,8° — couple de maintien 2,747 N·m (28 kg·cm)
• Courant nominal 2,97 A/phase — cadre 57 mm (NEMA 23)
• Corps 100 mm, diamètre d'arbre 8 mm, 8 sorties

Spécifications électriques
Angle de pas : 1,8° ± 5%
Couple de maintien : 2,747 N·m (28 kg·cm)
Courant nominal : 2,97 A/phase
Nombre de phases : 4
Nombre de sorties : 8
Diamètre arbre : 8 mm
Format cadre : 57 mm (NEMA 23)
Longueur corps : 100 mm
Poids : 2 kg
Pilote recommandé : CWD556

Dessin mécanique
Le dessin mécanique de la série 57BH est disponible sur la page produit.

Courbe couple-vitesse
La courbe couple-vitesse de la série 57BH est disponible sur la page produit.

Fiche technique
Identifiant fiche : 57BHH100-420A-21B (PDF téléchargeable sur la page produit).

Caractéristiques techniques

• Angle de pas : 1,8° ± 5%
• Couple de maintien : 2,747 N·m (28 kg·cm)
• Courant nominal : 2,97 A/phase
• Phases : 4
• Sorties : 8
• Diamètre arbre : 8 mm
• Format cadre : 57 mm (NEMA 23)
• Longueur corps : 100 mm
• Poids : 2 kg
• Pilote recommandé : CWD556
