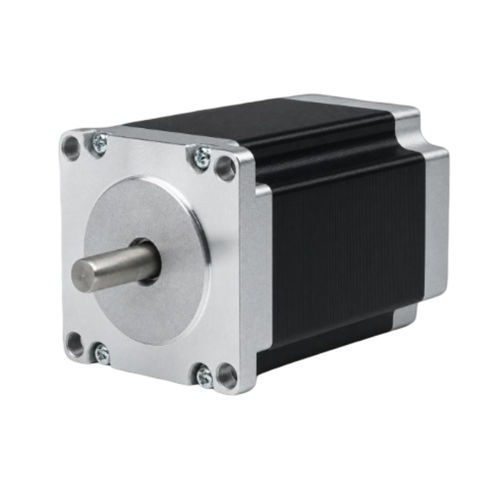

Moteur pas à pas hybride 57BHH94-430B-21

pas à pas 2 phasesNEMA 23fort couple

Aperçu du produit
Le 57BHH94-430B-21 est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) fournissant 2,551 N·m (26 kg·cm) de couple de maintien dans un corps de 94 mm. Avec un courant nominal de 4,2 A/phase et un arbre de 10 mm, il convient aux applications de commande de mouvement de précision nécessitant un couple élevé en encombrement réduit. Pilote recommandé : CWD556.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 26 kg·cm (2,551 N·m)
• Courant nominal 4,2 A/phase — châssis 57 mm (NEMA 23)
• Longueur de corps 94 mm, diamètre d'arbre 10 mm

Spécifications électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 2,551 N·m (26 kg·cm)
Courant nominal — 4,2 A/phase
Nombre de phases — 2
Nombre de fils — 4
Diamètre arbre — 10 mm
Format de châssis — 57 mm (NEMA 23)
Longueur de corps — 94 mm
Masse — 1,6 kg
Pilote recommandé — CWD556

Schémas mécaniques et performances
Le plan mécanique (série 57BH) et la courbe couple-vitesse (série 57BH) sont fournis en images de référence pour les cotes de montage et les caractéristiques de performance.

Fiche technique
Référence de la fiche produit : 57BHH94-430B-21

Caractéristiques techniques

• Modèle : 57BHH94-430B-21
• Série : 57BH / 57BHH
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 2,551 N·m (26 kg·cm)
• Courant nominal : 4,2 A/phase
• Nombre de fils : 4
• Diamètre arbre : 10 mm
• Longueur de corps : 94 mm
• Format de châssis : 57 mm (NEMA 23)
• Masse : 1,6 kg
• Pilote recommandé : CWD556
