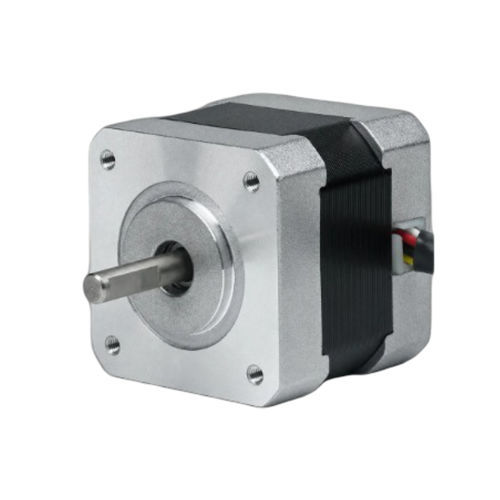

Moteur triphasé 42BHP37W-060-24

pas à pas hybridecompactNEMA 17

Présentation
Le 42BHP37W-060-24 est un moteur pas à pas hybride 3 phases de 42 mm (NEMA 17) offrant un couple de maintien de 0,255 N·m (2,6 kg·cm) dans un corps compact de 37 mm. Courant nominal 0,6 A/phase. Recommandé pour le contrôle de mouvement de précision en automatisation industrielle. Driver recommandé : CW215.

Points clés

• Angle de pas : 1,2° ± 5%
• Couple de maintien : 0,255 N·m (2,6 kg·cm)
• Courant nominal : 0,6 A/phase
• Taille de cadre : 42 mm (NEMA 17)
• Longueur du corps : 37 mm — Diamètre arbre : 5 mm
• 3 phases, 3 conducteurs
• Driver recommandé : CW215

Spécifications électriques (extrait)

• Angle de pas : 1,2° ± 5%
• Couple de maintien : 0,255 N·m (2,6 kg·cm)
• Courant nominal : 0,6 A/phase
• Nombre de phases : 3
• Nombre de conducteurs : 3
• Diamètre arbre : 5 mm
• Taille du cadre : 42 mm (NEMA 17)
• Longueur du corps : 37 mm
• Poids : 0,3 kg
• Driver recommandé : CW215

Mécanique & Performances
Des plans mécaniques et la courbe couple-vitesse de la série 42BH sont fournis pour faciliter le montage et l'évaluation des performances. Vérifiez la courbe couple-vitesse pour le dimensionnement sous charges dynamiques.

Applications

• Automatisation industrielle et convoyeurs
• Robotique et équipements pick-and-place
• Machines CNC et étages de positionnement
• Instruments de précision et automatisation de laboratoire

Montage & Compatibilité

• Pattern de montage NEMA 17 — cadre 42 mm
• Arbre 5 mm — adapté aux accouplements et poulies
• Compatibilité driver : CW215 recommandé ; ajuster les réglages pour 1,2° et 0,6 A/phase
