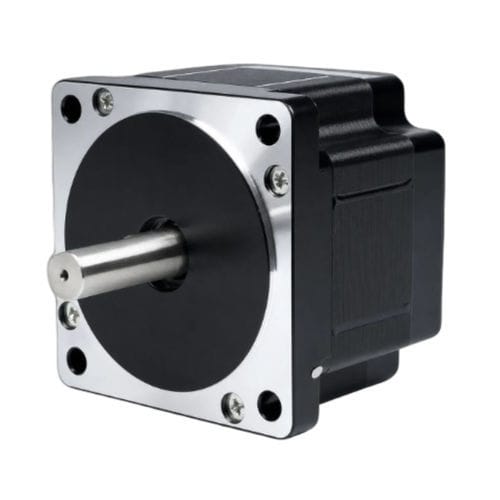

Moteur pas à pas 2 phases 86BHH65-400A-33C

pas à pas hybrideNEMA 34

Aperçu
Le 86BHH65 est un moteur pas à pas hybride NEMA 34 avec un corps de 65 mm, offrant un couple de maintien de 3,33 N·m (34 kg·cm) à 4,0 A. Sa forme compacte et son arbre de 12 mm le rendent adapté aux fraiseuses CNC, graveuses et équipements d'automatisation en espace restreint nécessitant un couple modéré.

Points clés

• Couple de maintien : 3,33 N·m (34 kg·cm)
• Longueur du corps : 65 mm
• Cadre : 86 mm (NEMA 34)
• Diamètre d'arbre : 12 mm
• Driver recommandé : CWD860H

Spécifications rapides
Taille du cadre : 86 mm (NEMA 34)
Angle de pas : 1,8°
Couple de maintien : 3,33 N·m
Courant nominal : 4,0 A/phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre d'arbre : 12 mm
Longueur du corps : 65 mm
Poids : 1,2 kg
Driver recommandé : CWD860H

Informations techniques supplémentaires
Tolérance d'angle de pas : 1,8° ± 5%
Notation du couple de maintien : 3,33 N·m (34 kg·cm)

Caractéristiques techniques

• Modèle : 86BHH65
• Taille du cadre : 86 mm (NEMA 34)
• Longueur du corps : 65 mm
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 3,33 N·m (34 kg·cm)
• Courant nominal : 4,0 A/phase
• Nombre de phases : 2
• Nombre de fils : 4
• Diamètre d'arbre : 12 mm
• Poids : 1,2 kg
• Driver recommandé : CWD860H
