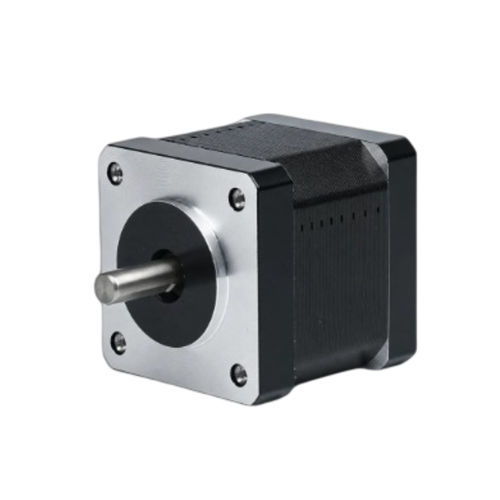

Moteur pas à pas hybride 35BHH34-200A-24

NEMA 14

Présentation produit
Le 35BHH34-200A-24 est un moteur pas à pas hybride 2 phases de 35 mm (NEMA 14) offrant un couple de maintien de 0,137 N·m (1,4 kg·cm) avec une longueur de corps de 34 mm. Courant nominal 2 A/phase et arbre de 5 mm, adapté aux applications de contrôle de mouvement compactes et précises. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,137 N·m
• Courant nominal 2 A/phase — châssis 35 mm (NEMA 14)
• Longueur corps 34 mm — diamètre d'arbre 5 mm

Fiches techniques rapides

• Phases : 2
• Angle de pas : 1,8°
• Couple de maintien : 0,137 N.m
• Courant/phase : 2 A
• Diamètre d'arbre : 5 mm
• Nombre de conducteurs : 4

Spécifications électriques (tableau)
Paramètre — Valeur
Angle de pas — 1,8° ± 5%
Couple de maintien — 0,137 N·m (1,4 kg·cm)
Courant nominal — 2 A/phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 5 mm
Taille de châssis — 35 mm (NEMA 14)
Longueur du corps — 34 mm
Poids — 0,22 kg
Driver recommandé — CW215

Illustrations supplémentaires
Plan mécanique et courbe couple-vitesse fournis pour la série 35BH (35 mm / NEMA 14) pour faciliter l'intégration mécanique et l'évaluation des performances.

Caractéristiques / spécifications techniques

• Famille modèle : série 35BHH
• Châssis : 35 mm (NEMA 14)
• Longueur du corps : 34 mm
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,137 N·m (1,4 kg·cm)
• Courant nominal : 2 A par phase
• Phases : 2
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Poids : 0,22 kg
• Driver recommandé : CW215
