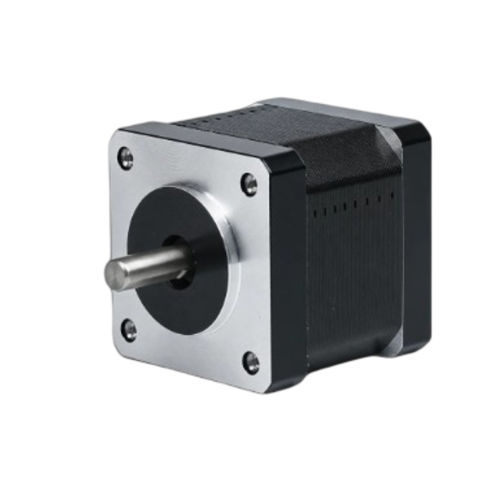

Moteur pas à pas hybride 35BHH37W-099A-21

biphasécompactNEMA 14

Présentation
Le 35BHH37W-099A-21 est un moteur pas à pas hybride 2 phases de 35 mm (NEMA 14) offrant un couple de maintien de 0,196 N·m (2 kg·cm) avec une longueur de corps de 37 mm. Il est nominalement conçu pour 1 A/phase, avec un câblage 4 conducteurs et un arbre de 5 mm. Domaine d'application : entraînements compacts de positionnement de précision. Pilote recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,196 N·m (2 kg·cm)
• Courant nominal 1 A/phase — cadre 35 mm (NEMA 14)
• Profil compact : longueur corps 37 mm, diamètre d'arbre 5 mm

Spécifications électriques

• Angle de pas — 1,8° ± 5%
• Couple de maintien — 0,196 N·m (2 kg·cm)
• Courant nominal — 1 A/phase (alternative indiquée : 3 A)
• Nombre de phases — 2
• Nombre de conducteurs — 4
• Diamètre d'arbre — 5 mm
• Taille de cadre — 35 mm (NEMA 14)
• Longueur du corps — 37 mm
• Masse — 0,3 kg
• Pilote recommandé — CW215

Fiche produit
35BHH37W-099A-21

Dessins / Courbes disponibles

• Dessin mécanique — Série 35BH (35 mm (NEMA 14))
• Courbe couple-vitesse — Série 35BH

Caractéristiques techniques

• Phase : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,196 N·m (2 kg·cm)
• Courant nominal : 1 A/phase (alternative : 3 A)
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Taille de cadre : 35 mm (NEMA 14)
• Longueur du corps : 37 mm
• Masse : 0,3 kg
• Pilote recommandé : CW215
• Référence modèle : 35BHH37W-099A-21
