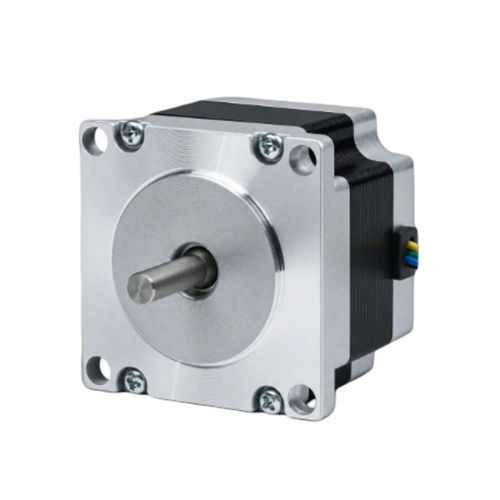

Moteur pas à pas hybride 57BHH41-099A-12K

pas à pas 2 phasescompactNEMA 23

Aperçu
Le 57BHH41-099A-12K est un moteur pas à pas hybride 57 mm (NEMA 23) à 2 phases délivrant 0,981 N·m (10 kg·cm) de couple de maintien dans un corps compact de 41 mm. Courant nominal 1 A par phase, arbre de 6,35 mm. Convient pour le contrôle de mouvement de précision et l'automatisation industrielle. Pilote recommandé : CW542.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,981 N·m (10 kg·cm)
• Courant nominal : 1 A/phase
• Châssis 57 mm (NEMA 23), longueur de corps 41 mm
• Diamètre d'arbre 6,35 mm, configuration 4 fils

Paramètres rapides
Phases — 2
Angle de pas — 1,8°
Couple de maintien — 0,981 N·m
Courant/phase — 1 A
Diamètre d'arbre — 6,35 mm
Nombre de fils — 4

Caractéristiques électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 0,981 N·m (10 kg·cm)
Courant nominal — 1 A/phase
Nombre de phases — 2
Nombre de fils — 4
Diamètre d'arbre — 6,35 mm
Taille de châssis — 57 mm (NEMA 23)
Longueur de corps — 41 mm
Poids — 0,46 kg
Pilote recommandé — CW542

Mécanique et performances
Le dessin mécanique de la série 57BH est fourni pour faciliter l'intégration. Une courbe couple-vitesse de la série est disponible pour évaluer les performances dynamiques en charge.

Fiche produit
La fiche technique correspondant à 57BHH41-099A-12K est disponible (téléchargement PDF sur la page produit).

Caractéristiques techniques

• Série modèle : 57BHH (57 mm NEMA 23)
• Désignation modèle : 57BHH41
• Taille de châssis : 57 mm (NEMA 23)
• Longueur du corps : 41 mm
• Angle de pas : 1,8° ± 5%
• Nombre de phases : 2
• Nombre de fils : 4
• Courant nominal : 1 A par phase
• Couple de maintien : 0,981 N·m (10 kg·cm)
• Diamètre d'arbre : 6,35 mm
• Poids : 0,46 kg
• Pilote recommandé : CW542
