Moteur pas à pas 57BH83EC12IE
60 V24 Vavec codeur et driver intégrés

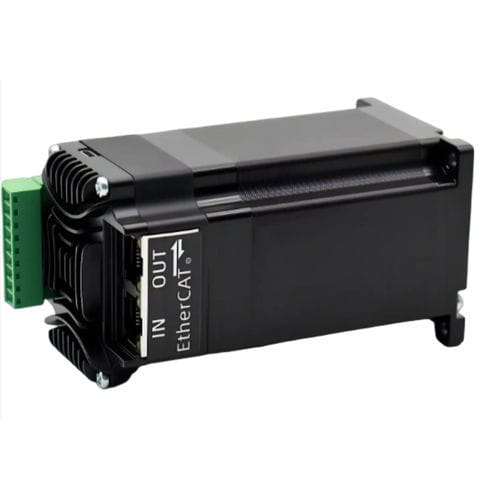

Moteur pas à pas - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / avec codeur et driver intégrés
Moteur pas à pas - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / avec codeur et driver intégrés
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
pas à pas
Voltage
24 V, 60 V
Construction
NEMA 23, avec codeur et driver intégrés
Application
pour la robotique, pour machine d'emballage
Autres caractéristiques
EtherCAT, avec encodeur intégré, à commande intégrée, avec contrôleur intégré, avec électronique intégrée
Intensité

Max: 3,2 A

Min: 0,2 A

Couple

1,2 Nm
(0,885075 ft.lb)

Diamètre

8 mm
(0,31 in)

Température de fonctionnement

Max: 40 °C
(104 °F)

Min: 0 °C
(32 °F)

Description

Présentation
Le 57BH83EC12IE est un servomoteur pas-à-pas intégré EtherCAT de 57 mm (NEMA 23) offrant une capacité maximale de 1,2 N·m. Il intègre le moteur, l'électronique de commande et la rétroaction encodeur dans un corps compact pour simplifier le câblage et réduire le matériel d'entraînement externe dans les systèmes d'automatisation multi-axes, transfert et emballage.

POINTS CLÉS
  • Servomoteur pas-à-pas intégré EtherCAT 57 mm (NEMA 23)
  • Tension d'alimentation : 24–60 V CC ; couple maximal : 1,2 N·m
  • Rétroaction encodeur : 4096 lignes (16 384 comptes)
  • Courant moteur appairé en usine : 4,0 A ; réglage logiciel du courant : 0,2–3,2 A
  • Architecture intégrée réduisant l'encombrement armoire et les variateurs externes


Présentation du servomoteur intégré
  • Référence : 57BH83EC12IE
  • Taille de cadre : 57 mm (NEMA 23)
  • Longueur corps intégré : 82,9 mm
  • Taille L : 55,4 mm
  • Diamètre d'arbre : 8 mm
  • Plage de tension d'entrée : 24–60 V CC
  • Couple maximal : 1,2 N·m
  • Communications : EtherCAT ; liaison série TTL


Électrique, rétroaction et configuration
  • Réglage du courant : 0,2–3,2 A réglable par logiciel ; courant moteur appairé : 4,0 A
  • Encodeur : 4096 lignes (16 384 comptes)
  • Résistance de phase : 0,44 Ω ±20%
  • Inductance de phase : 1,4 mH ±20%
  • Inertie du rotor : environ 280 g·cm²
  • Poids : environ 0,72 kg
  • Microstep par défaut : 10 000 (index d'objet 0x2001)
  • Adressage : adresse de départ depuis la source ; allocation automatique par le maître
  • TTL série : 115200 bps ; 8 bits de données ; 1 bit d'arrêt ; sans parité


Protection et stockage
  • Protections : surtension, sous-tension, surcourant, circuit ouvert d'enroulement, déviation de position
  • Stockage non volatile : paramètres de configuration enregistrés dans la FLASH MCU interne


Schéma mécanique
Le schéma mécanique détaillé et le diagramme de dimensions sont disponibles en images produit et en téléchargement sur la page produit.

Applications
  • Machines de transfert et d'emballage à grande vitesse
  • Systèmes multi-axes de pick-and-place et portiques
  • Robots compacts et outillage à commande de mouvement


Environnement de fonctionnement
  • Température de fonctionnement : 0 °C à +40 °C
  • Humidité de fonctionnement : 20 % HR à 90 % HR
