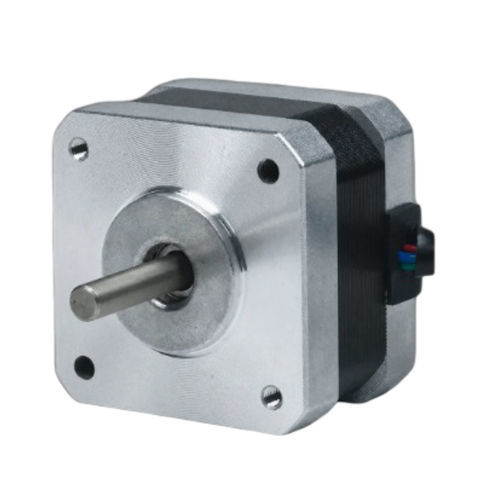

Moteur pas à pas hybride 42BHH25-040A-24

pas à pas 2 phasesNEMA 17

Aperçu produit
Le 42BHH25-040A-24 est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) offrant un couple de maintien de 0,167 N·m (1,7 kg·cm) dans un corps de 25 mm. Courant nominal 0,4 A/phase, 4 fils et arbre de 5 mm, conçu pour le contrôle de mouvement de précision en automatisation industrielle, robotique, CNC et instruments de laboratoire. Driver recommandé : CW215.

Points clés

• Angle de pas : 1,8° (±5%)
• Couple de maintien : 0,167 N·m (1,7 kg·cm)
• Courant nominal : 0,4 A/phase
• Cadre : 42 mm (NEMA 17) — Longueur corps : 25 mm
• Arbre : Ø 5 mm — 4 fils
• Poids : 0,22 kg
• Driver recommandé : CW215

Fiche technique
Référence fiche technique : 42BHH25-040A-24. Plan mécanique, schéma de câblage et courbe couple-vitesse disponibles en téléchargement.

Mécanique & performances
Le moteur s'adapte aux montages standard NEMA 17. Utilisez la courbe couple-vitesse pour le choix de charge et de vitesse. Respectez les limites thermiques et suivez la configuration du driver CW215 (micro-pas, réglage de courant) pour obtenir les performances attendues.

Caractéristiques techniques

• Angle de pas : 1,8° ±5%
• Couple de maintien : 0,167 N·m (1,7 kg·cm)
• Courant nominal : 0,4 A/phase
• Phases : 2
• Fils : 4
• Diamètre arbre : 5 mm
• Dimension cadre : 42 mm (NEMA 17)
• Longueur corps : 25 mm
• Poids : 0,22 kg
• Driver recommandé : CW215
