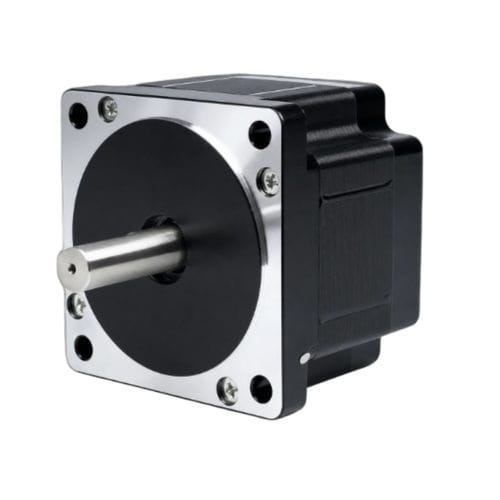

Moteur pas à pas 2 phases 86BHM65-180

pas à pas hybride48 VNEMA 34

Présentation du produit
Le 86BHM65 est un moteur pas à pas hybride NEMA 34 (86 mm) avec un corps compact de 65 mm et un angle de pas haute résolution de 0,9° (400 pas/tr). Il fournit un couple de maintien de 2,20 N·m (22,4 kg·cm) à 1,8 A par phase, adapté aux applications industrielles nécessitant un positionnement précis.

Points clés

• Couple de maintien : 2,20 N·m (22,4 kg·cm)
• Angle de pas : 0,9° (400 pas/tr) pour une haute résolution
• Cadre : 86 mm (NEMA 34), longueur du corps : 65 mm
• Configuration : 2 phases, 4 conducteurs
• Driver recommandé : CWD860H

Spécifications électriques
Angle de pas — 0,9° ±5%
Couple de maintien — 2,20 N·m (22,4 kg·cm)
Courant nominal — 1,8 A/par phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 8 mm
Taille du cadre — 86 mm (NEMA 34)
Longueur du corps — 65 mm
Poids — 1,95 kg
Driver recommandé — CWD860H

Mécanique et performances
Plan mécanique disponible pour la série 86BH (86 mm / NEMA 34). Courbes couple-vitesse fournies pour les configurations de la série 86 ; consulter les fiches techniques pour les données spécifiques aux variantes.

Caractéristiques / Spécifications techniques

• Modèle : 86BHM65
• Taille du cadre : 86 mm (NEMA 34)
• Longueur du corps : 65 mm
• Angle de pas : 0,9° (400 pas/tr)
• Couple de maintien : 2,20 N·m (22,4 kg·cm)
• Courant nominal : 1,8 A/par phase
• Nombre de phases : 2
• Nombre de conducteurs : 4
• Diamètre d'arbre : 8 mm
• Poids : 1,95 kg
• Driver recommandé : CWD860H
• Applications typiques : fraiseuses CNC, découpeuses laser, graveuses et autres systèmes de positionnement de précision
