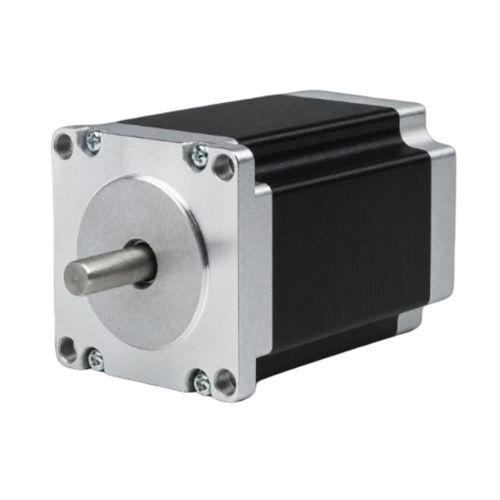

Moteur pas à pas 4 phases 57BHH82-400A-21BG

pas à pas hybrideNEMA 23pour applications industrielles

Présentation produit
Le 57BHH82-400A-21BG est un moteur pas à pas hybride 4 phases de 57 mm (NEMA 23) offrant un couple de maintien de 2,158 N·m (22 kg·cm) dans un corps de 82 mm. Avec un courant nominal de 4 A/phase, il délivre des performances précises et stables pour les applications industrielles de contrôle de mouvement. Pilote recommandé : CWD556.

Points clés

• 4 phases 1,8° — 22 kg·cm couple de maintien
• 4 A/phase — cadre 57 mm (NEMA 23)
• Longueur du corps 82 mm, arbre 8 mm

Caractéristiques électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 2,158 N·m (22 kg·cm)
Courant nominal — 4 A/phase
Nombre de phases — 4
Nombre de conducteurs — 8
Diamètre d'arbre — 8 mm
Taille du cadre — 57 mm (NEMA 23)
Longueur du corps — 82 mm
Poids — 1,42 kg
Pilote recommandé — CWD556

Mécanique & Performances
Le plan mécanique et la courbe couple-vitesse sont fournis pour la série 57BH/57BHH (dimensions du corps et de l'arbre : longueur du corps 82 mm, arbre 8 mm) pour faciliter l'intégration.

Caractéristiques techniques

• Modèle : 57BHH82-400A-21BG
• Série : 57BHH / 57BH (57 mm / NEMA 23)
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 2,158 N·m (22 kg·cm)
• Courant nominal : 4 A/phase
• Nombre de phases : 4
• Nombre de conducteurs : 8
• Diamètre d'arbre : 8 mm
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 82 mm
• Poids : 1,42 kg
• Pilote recommandé : CWD556
