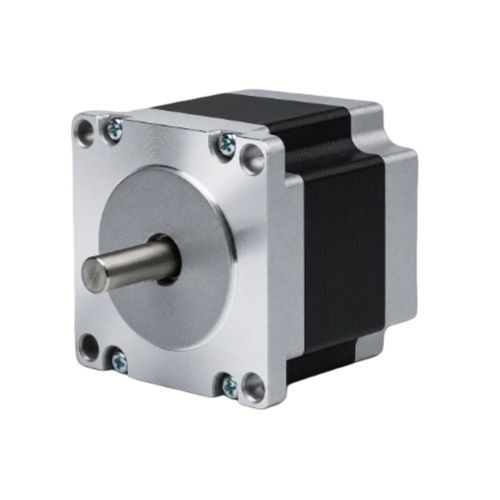

Moteur pas à pas 2 phases 57BH56-200-21

pas à pas hybrideNEMA 23

Présentation du produit
Le 57BH56-200-21 est un moteur pas-à-pas hybride 2 phases de 57 mm (NEMA 23) offrant un couple de maintien de 0,706 N·m (7,2 kg·cm) dans un corps de 56 mm. Courant nominal 2 A/phase. Driver recommandé : CW542.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,706 N·m (7,2 kg·cm)
• Courant nominal : 2 A/phase — cadre 57 mm (NEMA 23)
• Longueur du corps : 56 mm — diamètre d’arbre : 6,35 mm

Tableau électrique et mécanique
Angle de pas — 1,8° ± 5%
Couple de maintien — 0,706 N·m (7,2 kg·cm)
Courant nominal — 2 A/phase
Nombre de phases — 2
Nombre de fils — 4
Diamètre d’arbre — 6,35 mm
Taille de cadre — 57 mm (NEMA 23)
Longueur du corps — 56 mm
Poids — 0,65 kg
Driver recommandé — CW542

Schémas et performances
Le dessin mécanique et la courbe couple-vitesse de la série 57BH sont disponibles sur la page produit (ressources image).

Caractéristiques techniques

• Exemple de modèle : 57BH56-200-21 (série : 57BH Series)
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,706 N·m (7,2 kg·cm)
• Courant nominal : 2 A/phase
• Nombre de fils : 4
• Diamètre d’arbre : 6,35 mm
• Taille de cadre : 57 mm (NEMA 23)
• Longueur du corps : 56 mm
• Poids : 0,65 kg
• Driver recommandé : CW542
