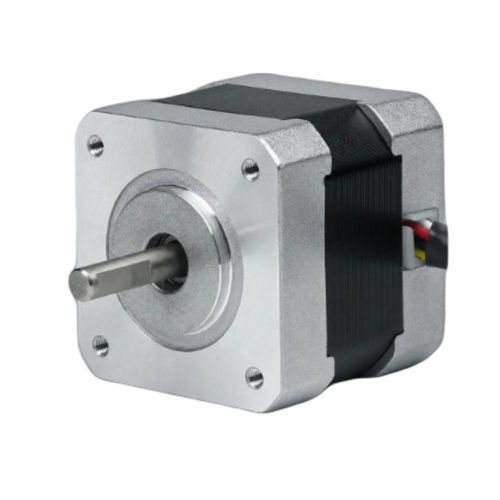

Moteur pas à pas 2 phases 42BHM29-050C-24

pas à pas hybrideNEMA 17

Présentation
Le 42BHM29-050C-24 est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) fournissant 0,167 N·m (1,7 kg·cm) de couple de maintien dans un corps de 29 mm. Avec un courant nominal de 0,5 A/phase, il convient aux applications de commande de mouvement compacte et de précision. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 0,9° — couple de maintien 0,167 N·m (1,7 kg·cm)
• Courant nominal 0,5 A/phase — cadre 42 mm (NEMA 17)
• Longueur de corps 29 mm, arbre 5 mm — configuration 4 fils

Spécifications électriques
Angle de pas : 0,9° ± 5%
Couple de maintien : 0,167 N·m (1,7 kg·cm)
Courant nominal : 0,5 A/phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre de l'arbre : 5 mm
Taille du cadre : 42 mm (NEMA 17)
Longueur du corps : 29 mm
Poids : 0,24 kg
Driver recommandé : CW215

Dessin mécanique
Le dessin mécanique de la série 42BH (42 mm NEMA 17) est disponible et présente les cotes de fixation, la longueur d'arbre et les détails mécaniques pour l'installation.

Courbe Couple-Vitesse
La courbe couple-vitesse de la série 42BH est disponible pour visualiser la variation du couple en fonction de la vitesse et faciliter le choix pour des applications dynamiques.

Spécifications techniques

• Angle de pas : 0,9° ± 5%
• Couple de maintien : 0,167 N·m (1,7 kg·cm)
• Courant nominal : 0,5 A/phase
• Phases : 2
• Fils : 4
• Diamètre arbre : 5 mm
• Cadre : 42 mm (NEMA 17)
• Longueur corps : 29 mm
• Poids : 0,24 kg
• Driver recommandé : CW215
