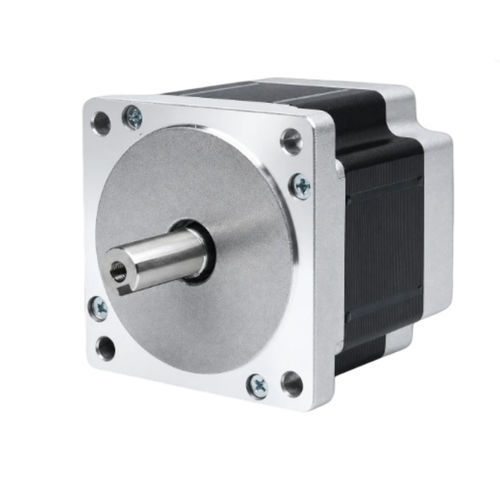

Moteur pas à pas hybride 86BHH80-420E-32J

pas à pas 4 phasesNEMA 34

Présentation
Le 86BHH80 est un moteur pas à pas hybride NEMA 34 (86 mm) 4 phases, corps 80 mm, offrant un couple de maintien de 4,41 N·m (45 kg·cm) à 4,5 A. La conception 4 phases à 8 fils permet des options de câblage flexibles et une distribution de couple plus régulière, adaptée aux routeurs CNC lourds, tables plasma et graveuses.

Points clés

• Couple de maintien : 4,41 N·m (45 kg·cm)
• 4 phases, 8 fils pour un câblage flexible
• Cadre 86 mm (NEMA 34), longueur de corps 80 mm
• Diamètre d'arbre : 12,7 mm
• Driver recommandé : CWD860H

Spécifications électriques (tableau)
Angle de pas — 1,8° ± 5%
Courant nominal — 4,5 A/phase
Nombre de phases — 4
Nombre de fils — 8
Taille du cadre — 86 mm (NEMA 34)
Longueur du corps — 80 mm
Poids — 2,4 kg

Mécanique / Performances
Les dessins mécaniques de la série 86BH et les courbes couple-vitesse sont disponibles sur la page produit pour faciliter l'intégration et le choix de la motorisation.

Caractéristiques techniques

• Modèle : 86BHH80
• Diamètre d'arbre : 12,7 mm
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 4,41 N·m (45 kg·cm)
• Courant nominal : 4,5 A/phase
• Nombre de phases : 4
• Nombre de fils : 8
• Poids : 2,4 kg
• Driver recommandé : CWD860H
• Référence fiche technique : 86BHH80-420E-32J
