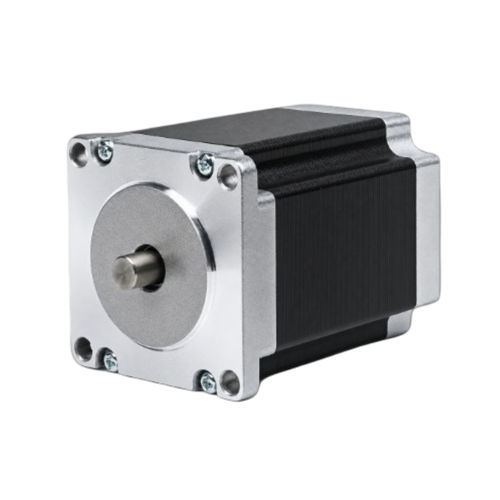

Moteur pas à pas hybride 57BHM76-060A-21BB

pas à pas 2 phasesNEMA 23de précision

Présentation du produit
Le 57BHM76-060A-21BB est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) offrant un couple de maintien de 1.128 N·m (11,5 kg·cm) dans un corps de 76 mm. Avec un courant nominal de 0,6 A/par phase et un angle de pas de 0,9°, il est conçu pour des applications de contrôle de mouvement de précision en automatisation industrielle, CNC et robotique. Pilote recommandé : CW215.

Points clés

• 2 phases, angle de pas 0,9° — couple de maintien 11,5 kg·cm (1.128 N·m)
• Courant nominal 0,6 A/par phase — châssis 57 mm (NEMA 23)
• Longueur du corps 76 mm, arbre 6,35 mm, configuration 4 fils

Spécifications rapides

• Phases : 2
• Angle de pas : 0,9° ± 5%
• Couple de maintien : 1.128 N·m
• Courant nominal : 0,6 A/phase
• Diamètre arbre : 6,35 mm
• Nombre de fils : 4
• Longueur du corps : 76 mm
• Taille du cadre : 57 mm (NEMA 23)

Spécifications électriques (tableau)
Angle de pas — 0,9° ± 5%
Couple de maintien — 1.128 N·m (11,5 kg·cm)
Courant nominal — 0,6 A/phase
Nombre de phases — 2
Nombre de fils — 4
Diamètre arbre — 6,35 mm
Taille du cadre — 57 mm (NEMA 23)
Longueur du corps — 76 mm
Poids — 1,1 kg
Pilote recommandé — CW215

Illustrations techniques
Le dessin mécanique et la courbe couple-vitesse de la série 57BH sont fournis dans les détails produit pour faciliter l'intégration et la validation des performances.

Caractéristiques / Spécifications techniques

• Modèle : 57BHM76 (exemple de variante : 57BHM76-060A-21BB)
• Fabricant / Marque : NEOTON MOTOR
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 76 mm
• Nombre de phases : 2
• Angle de pas : 0,9° ± 5%
• Courant nominal : 0,6 A/phase
• Couple de maintien : 1.128 N·m (11,5 kg·cm)
• Nombre de fils : 4
• Diamètre arbre : 6,35 mm
• Poids : 1,1 kg
• Pilote recommandé : CW215
