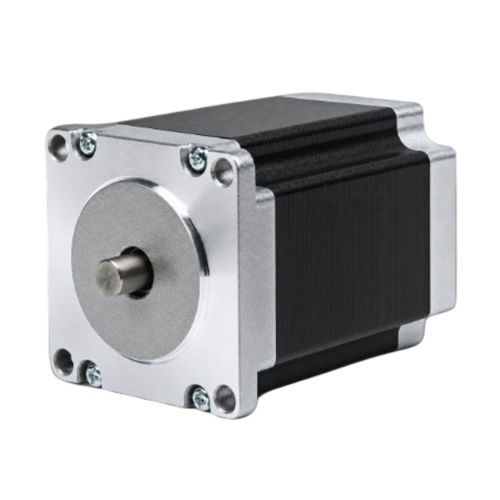

Moteur pas à pas 2 phases 57BHH76-300C-21G

pas à pas hybrideNEMA 23pour la robotique

Aperçu
Le 57BHH76-300C-21G est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) délivrant un couple de maintien de 1,825 N·m (18,6 kg·cm) dans un corps de 76 mm. Courant nominal 3 A/par phase, adapté aux applications de contrôle de mouvement de précision telles que machines CNC, robotique et systèmes d'assemblage automatisés. Driver recommandé : CW542.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 1,825 N·m (18,6 kg·cm)
• Courant nominal : 3 A/par phase — châssis 57 mm (NEMA 23)
• Longueur de corps 76 mm, arbre 6,35 mm, connexion 4 fils

Spécifications électriques
Angle de pas : 1,8° ±5%
Couple de maintien : 1,825 N·m (18,6 kg·cm)
Courant nominal : 3 A/par phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre d'arbre : 6,35 mm
Dimension du châssis : 57 mm (NEMA 23)
Longueur de corps : 76 mm
Poids : 1,1 kg
Driver recommandé : CW542

Éléments mécaniques et performances
Dessin mécanique et courbe couple-vitesse disponibles pour la série 57BH. Fichiers CAO et cotes de montage fournis sur demande pour faciliter l'intégration.

Caractéristiques techniques

• Modèle (série) : 57BHH76-300C-21G
• Dimension du châssis : 57 mm (NEMA 23)
• Longueur de corps : 76 mm
• Angle de pas : 1,8° ±5%
• Nombre de phases : 2
• Courant nominal : 3 A/par phase
• Couple de maintien : 1,825 N·m (18,6 kg·cm)
• Nombre de fils : 4
• Diamètre d'arbre : 6,35 mm
• Poids : 1,1 kg
• Driver recommandé : CW542
