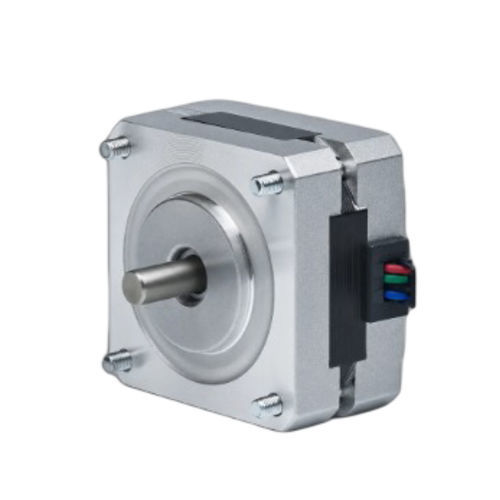

Moteur pas à pas 4 phases 39BH34-02-11

pas à pas hybride24 VNEMA 15

Aperçu du produit
Le 39BH34-02-11 est un moteur pas à pas hybride 39 mm (NEMA 15) 4 phases délivrant 0,147 N·m (1,5 kg·cm) de couple de maintien dans un corps de 34 mm. Avec un courant nominal de 0,16 A par phase, il assure un positionnement précis pour des systèmes compacts de commande de mouvement. Driver recommandé : CW215.

Points clés

• 4 phases, angle de pas 1,8° — couple de maintien 0,147 N·m (1,5 kg·cm)
• Courant nominal 0,16 A/phase — cadre 39 mm (NEMA 15)
• Corps compact 34 mm avec arbre de 5 mm

Spécifications électriques (tableau)
Paramètre | Valeur
Angle de pas | 1,8° ± 5%
Couple de maintien | 0,147 N·m (1,5 kg·cm)
Courant nominal | 0,16 A/phase
Phases | 4
Nombre de conducteurs | 6
Diamètre de l'arbre | 5 mm
Taille du cadre | 39 mm (NEMA 15)
Longueur du corps | 34 mm
Poids | 0,4 kg
Driver recommandé | CW215

Visuels mécaniques / performances
Le plan mécanique et la courbe couple‑vitesse de la série 39BH sont fournis pour faciliter l'intégration et l'évaluation des performances.

Caractéristiques techniques

• Modèle : 39BH34-02-11
• Cadre : 39 mm (NEMA 15)
• Longueur du corps : 34 mm
• Phases : 4
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,147 N·m (1,5 kg·cm)
• Courant nominal : 0,16 A/phase
• Nombre de conducteurs : 6
• Diamètre de l'arbre : 5 mm
• Poids : 0,4 kg
• Driver recommandé : CW215
