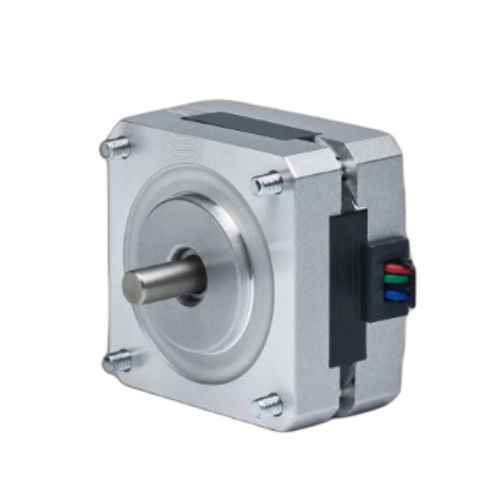

Moteur pas à pas 2 phases 39BHM26-02A-17

pas à pas hybridecompactde petite taille

Présentation du produit
Le 39BHM26-02A-17 est un moteur pas à pas hybride 2 phases de 39 mm (NEMA 15) offrant un couple de maintien de 0,069 N·m (0,7 kg·cm) dans un corps de 26 mm. Courant nominal 0,2 A/phase. Conçu pour le contrôle de mouvement de précision dans des applications industrielles compactes. Driver recommandé : CW215.

Points clés

• 2 phases, angle pas de 0,9° — couple de maintien 0,069 N·m (0,7 kg·cm)
• Courant nominal : 0,2 A/phase — châssis 39 mm (NEMA 15)
• Longueur de corps compacte 26 mm — arbre Ø 5 mm

Spécifications électriques
Angle de pas : 0,9° ± 5%
Couple de maintien : 0,069 N·m (0,7 kg·cm)
Courant nominal : 0,2 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Taille de châssis : 39 mm (NEMA 15)
Longueur de corps : 26 mm
Poids : 0,3 kg
Driver recommandé : CW215

Schémas et courbes
Dessin mécanique et courbe couple-vitesse disponibles pour la série 39BH en référence pour montage et performances.

Caractéristiques techniques

• Modèle : 39BHM26-02A-17
• Angle de pas : 0,9° ± 5%
• Couple de maintien : 0,0687–0,069 N·m (0,7 kg·cm)
• Courant nominal : 0,2 A par phase
• Phases : 2
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Taille de châssis : 39 mm (NEMA 15)
• Longueur de corps : 26 mm
• Poids : 0,3 kg
• Driver recommandé : CW215
