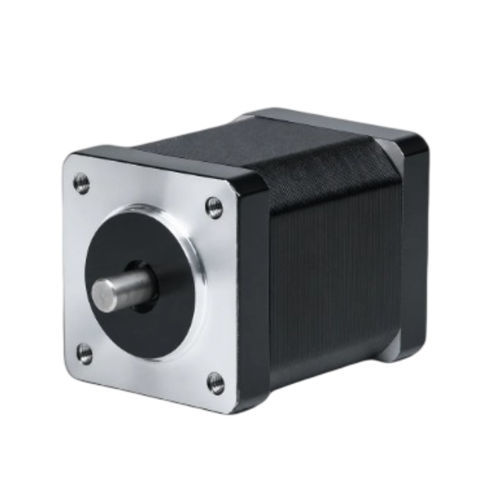

Moteur pas à pas hybride 35BHH40-150-16B

pas à pas 2 phasesNEMA 14pour applications industrielles

Présentation
Le 35BHH40-150-16B est un moteur pas à pas hybride 35 mm (NEMA 14) à 2 phases délivrant 0,255 N·m (2,6 kg·cm) de couple de maintien dans un corps de 40 mm. Courant nominal 1,5 A/phase. Convient pour le contrôle de mouvement de précision en automatisation industrielle, robotique et CNC compacts. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,255 N·m (2,6 kg·cm)
• Courant nominal 1,5 A/phase — châssis 35 mm (NEMA 14)
• Longueur du corps 40 mm, arbre Ø 5 mm, câblage 4 conducteurs

Spécifications principales
Phases — 2
Angle de pas — 1,8° (± 5%)
Couple de maintien — 0,255 N·m (2,6 kg·cm)
Courant nominal — 1,5 A/phase
Diamètre d'arbre — 5 mm
Nombre de conducteurs — 4
Longueur du corps — 40 mm
Taille de cadre — 35 mm (NEMA 14)
Poids — 0,4 kg
Driver recommandé — CW215

Fiche technique
Code de la fiche technique indiqué sur la page : 35BHH40-150-16B (PDF téléchargeable depuis la fiche produit).

Illustrations
Comprend le dessin mécanique de la série 35BH et la courbe couple‑vitesse de la série 35BH.

Caractéristiques techniques

• Modèle : 35BHH40-150-16B (référence page)
• Taille de cadre : 35 mm (NEMA 14)
• Longueur du corps : 40 mm
• Angle de pas : 1,8° ± 5%
• Nombre de phases : 2
• Couple de maintien : 0,255 N·m (2,6 kg·cm)
• Courant nominal : 1,5 A/phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Poids : 0,4 kg
• Driver recommandé : CW215
