Servomoteur pas à pas 42BH68EC04IE
9 V48 Vavec codeur et driver intégrés

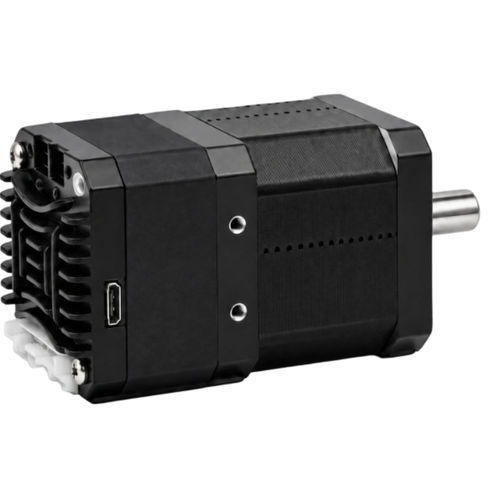

Servomoteur pas à pas - 42BH68EC04IE - NEOTON MOTOR - 9 V / 48 V / avec codeur et driver intégrés
Servomoteur pas à pas - 42BH68EC04IE - NEOTON MOTOR - 9 V / 48 V / avec codeur et driver intégrés
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
pas à pas
Voltage
48 V, 9 V
Construction
avec codeur et driver intégrés, NEMA 17
Autres caractéristiques
EtherCAT, avec encodeur intégré, avec contrôleur intégré, à commande intégrée, servocommandé
Puissance

0,1 kW
(0,14 hp)

Intensité

Max: 3,2 A

Min: 0,2 A

Couple

Max: 0,4 Nm
(0,295025 ft.lb)

Min: 0,4 Nm
(0,295025 ft.lb)

Diamètre

42 mm
(1,65 in)

Température de fonctionnement

Max: 40 °C
(104 °F)

Min: 0 °C
(32 °F)

Description

Aperçu produit
Le 42BH68EC04IE est un servomoteur pas à pas intégré EtherCAT de 42 mm qui regroupe moteur, variateur et retour d'encodeur dans une seule unité compacte. Le matériel de la série fourni prend en charge EtherCAT CoE/CiA 402 pour le contrôle de mouvement d'axes d'automatisation compacts et coordonnés.

POINTS CLÉS
  • Servomoteur pas à pas intégré EtherCAT 42 mm (NEMA 17)
  • Alimentation 9–48 VDC et couple maximal 0,4 N·m
  • Compatible EtherCAT CoE / CiA 402
  • Retour d'encodeur 4096 lignes (16 384 comptes)
  • Moteur, variateur et encodeur intégrés dans une seule unité


Vue d'ensemble du servomoteur intégré
Réf. : 42BH68EC04IE
Dim. de cadre : 42 mm (NEMA 17)
Longueur corps intégré : 68,4 mm
Taille L : 40 mm
Diamètre arbre : 8 mm
Plage de tension d'entrée : 9–48 VDC
Couple maximal : 0,4 N·m
Communication : EtherCAT, TTL

Électrique, retour et configuration
Réglage du courant : 0,2–3,2 A réglable par logiciel ; moteur apparié en usine : 2,0 A
Retour d'encodeur : 4096 lignes (16 384 comptes)
Résistance de phase : 1,1 Ω ±20%
Inductance de phase : 2,0 mH ±20%
Inertie du rotor : env. 54 g·cm²
Poids : env. 0,3 kg
Réglage micro-pas : Défaut usine 10 000 ; index d'objet 0x2001
Paramétrage d'adresse : adresse de départ depuis la source ; allocation automatique par le maître
Protections : surtension, sous-tension, surcourant, ouverture d'enroulement et déviation de position
Stockage non volatile : paramètres de configuration stockés dans la FLASH MCU interne
Température de fonctionnement : 0°C à +40°C
Humidité de fonctionnement : 20% HR à 90% HR
Paramètres série TTL : 115200 bps ; 8 bits de données ; 1 bit de stop ; sans parité

Dessin mécanique
Dessin mécanique fourni pour le servomoteur pas à pas intégré 42 mm (illustration cotée du corps intégré et des fixations/caractéristiques).

Caractéristiques / Spécifications techniques
  • Réf. : 42BH68EC04IE
  • Dim. de cadre : 42 mm (NEMA 17)
  • Longueur corps intégré : 68,4 mm
  • Taille L : 40 mm
  • Diamètre arbre : 8 mm
  • Plage de tension d'entrée : 9–48 VDC
  • Couple maximal : 0,4 N·m
  • Communication : EtherCAT, TTL
  • Retour d'encodeur : 4096 lignes (16 384 comptes)
  • Réglage du courant : 0,2–3,2 A (réglable par logiciel) ; moteur apparié en usine : 2,0 A
  • Résistance de phase : 1,1 Ω ±20%
  • Inductance de phase : 2,0 mH ±20%
  • Inertie du rotor : env. 54 g·cm²
  • Poids : env. 0,3 kg
  • Réglage micro-pas : Défaut usine 10 000 ; index d'objet 0x2001
  • Paramétrage d'adresse : allocation automatique par le maître
  • Protections : surtension, sous-tension, surcourant, ouverture d'enroulement et déviation de position
  • Stockage non volatile : FLASH MCU interne
  • Température de fonctionnement : 0°C à +40°C
  • Humidité de fonctionnement : 20% HR à 90% HR
  • Paramètres série TTL : 115200 bps ; 8 bits de données ; 1 bit de stop ; sans parité
