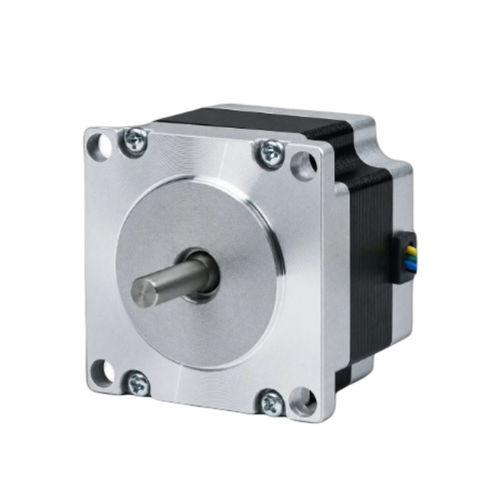

Moteur pas à pas hybride 57BHM41-030A-27G

pas à pas 4 phasesNEMA 23industriel

Présentation du produit
Le 57BHM41-030A-27G est un moteur pas à pas hybride 4 phases de 57 mm (NEMA 23) avec un corps de 41 mm. Il fournit un couple de maintien de 0,373 N·m (3,8 kg·cm) et un courant nominal de 0,3 A par phase. Conçu pour le contrôle de mouvement de précision en milieu industriel. Driver recommandé : CW215.

Points clés

• 4 phases, angle de pas 0,9° — couple de maintien 3,8 kg·cm (0,373 N·m)
• Courant nominal 0,3 A/phase — châssis 57 mm (NEMA 23)
• Corps compact 41 mm — arbre Ø 6,36 mm

Fiches récapitulatives

• Phases : 4
• Angle de pas : 0,9°
• Couple de maintien : 0,373 N.m
• Courant/phase : 0,3 A
• Diamètre d'arbre : 6,36 mm
• Nombre de fils : 6

Spécifications électriques
Angle de pas : 0,9° ± 5%
Couple de maintien : 0,373 N·m (3,8 kg·cm)
Courant nominal : 0,3 A/phase
Nombre de phases : 4
Nombre de fils : 6
Diamètre d'arbre : 6,36 mm
Dim. cadre : 57 mm (NEMA 23)
Longueur du corps : 41 mm
Masse : 0,42 kg
Driver recommandé : CW215

Mécanique et performances
Comprend le dessin mécanique et la courbe couple‑vitesse de la série 57BH. Longueur de corps 41 mm avec arbre Ø 6,36 mm ; poids ≈ 0,42 kg. Adapté aux assemblages compacts nécessitant un positionnement précis.

Caractéristiques techniques

• Modèle : 57BHM41
• Dim. cadre : 57 mm (NEMA 23)
• Longueur du corps : 41 mm
• Nombre de phases : 4
• Angle de pas : 0,9° ± 5%
• Couple de maintien : 0,373 N·m (3,8 kg·cm)
• Courant nominal : 0,3 A/phase
• Diamètre d'arbre : 6,36 mm
• Nombre de fils : 6
• Poids : 0,42 kg
• Driver recommandé : CW215
