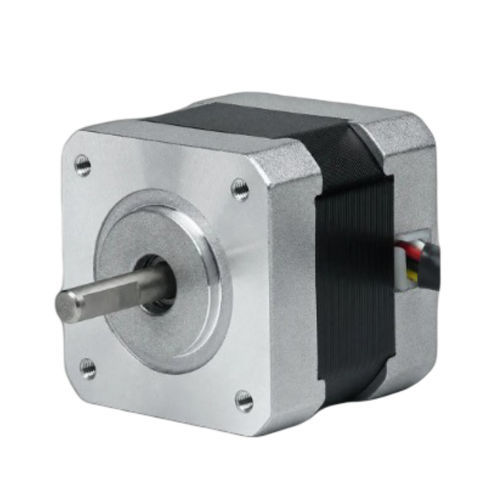

Moteur pas à pas hybride 2BHP50-150A-24

triphasé24 VNEMA 17

Présentation du produit
Le 42BHP50-150A-24 est un moteur pas à pas hybride 3 phases au format 42 mm (NEMA 17) délivrant 0,314 N·m (3,2 kg·cm) de couple de maintien dans un corps de 50 mm. Avec un courant nominal de 1,5 A/phase, il convient aux applications de contrôle de mouvement de précision nécessitant une compacité et une précision d'étape constantes. Driver recommandé : CW422C.

POINTS CLÉS

• 3 phases, angle de pas 1,2° — couple de maintien 0,314 N·m (3,2 kg·cm)
• Courant nominal 1,5 A/phase — cadre 42 mm (NEMA 17)
• Corps 50 mm, diamètre d'arbre 5 mm

Spécifications rapides (résumé)
Phase — 3
Angle de pas — 1,2° ± 5%
Couple de maintien — 0,314 N·m (3,2 kg·cm)
Courant nominal — 1,5 A/phase
Nombre de fils — 3
Diamètre d'arbre — 5 mm
Taille du cadre — 42 mm (NEMA 17)
Longueur du corps — 50 mm
Poids — 0,75 kg
Driver recommandé — CW422C

Dessin mécanique
Dessin mécanique — Série 42BH (42 mm / NEMA 17)

Courbe couple-vitesse
Courbe couple-vitesse — Série 42BH

Caractéristiques techniques

• Modèle / Série : 42BHP50 (Série 42BH)
• Phase : 3
• Angle de pas : 1,2° ± 5%
• Couple de maintien : 0,314 N·m (3,2 kg·cm)
• Courant nominal : 1,5 A/phase
• Nombre de fils : 3
• Diamètre d'arbre : 5 mm
• Taille du cadre : 42 mm (NEMA 17)
• Longueur du corps : 50 mm
• Poids : 0,75 kg
• Driver recommandé : CW422C
