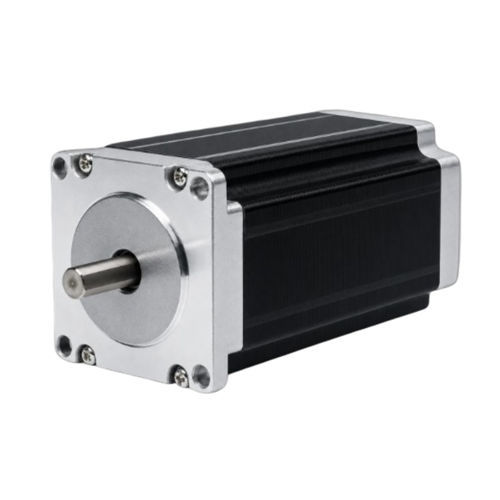

Moteur pas à pas 2 phases 57BHH110-422A-30D

pas à pas hybrideNEMA 23pour la robotique

Présentation du produit
Le 57BHH110-422A-30D est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) délivrant 3,139 N·m (32 kg·cm) de couple de maintien dans un corps de 110 mm. Courant nominal 4,2 A/par phase. Convient pour le contrôle de mouvement de précision en automatisation industrielle, CNC et systèmes robotiques. Driver recommandé : CWD556.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 3,139 N·m (32 kg·cm)
• Courant nominal 4,2 A/phase — châssis 57 mm (NEMA 23)
• Longueur de corps 110 mm avec arbre Ø 10 mm

Spécifications électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 3,139 N·m (32 kg·cm)
Courant nominal — 4,2 A/phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 10 mm
Taille du châssis — 57 mm (NEMA 23)
Longueur du corps — 110 mm
Poids — 2,2 kg
Driver recommandé — CWD556

Plan mécanique
Plan mécanique disponible pour la série 57BH (57 mm / NEMA 23) montrant les cotes de montage et les détails d'arbre pour l'intégration.

Courbe couple-vitesse
Courbe de performance couple-vitesse disponible pour la série 57BH afin d'évaluer le couple en fonction de la vitesse pour le choix d'application.

Caractéristiques du modèle

• Modèle / Référence : 57BHH110-422A-30D
• Dénomination commerciale : 57BHH110
• Taille du châssis : 57 mm (NEMA 23)
• Longueur du corps : 110 mm
• Angle de pas : 1,8° ± 5%
• Phases : 2
• Courant nominal : 4,2 A/phase
• Couple de maintien : 3,139 N·m (32 kg·cm)
• Nombre de conducteurs : 4
• Diamètre d'arbre : 10 mm
• Poids : 2,2 kg
• Driver recommandé : CWD556
