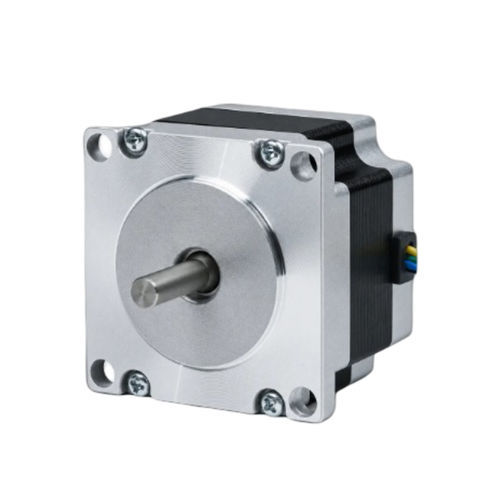

Moteur 3-phases 57BHP41-501B-21

pas à pas hybrideNEMA 23pour machine-outil

Présentation du produit
Le 57BHP41-501B-21 est un moteur pas à pas hybride 3 phases de 57 mm (NEMA 23) fournissant un couple de maintien de 0,52 N·m (5,3 kg·cm) avec une longueur de corps de 41 mm. Angle de pas 1,2° et courant nominal 5 A/ph. Utilisation recommandée : contrôle de mouvement de précision pour machines automatisées et CNC. Driver recommandé : CW542.

Points clés

• 3 phases, angle de pas 1,2° — couple de maintien 0,52 N·m (5,3 kg·cm)
• Courant nominal : 5 A/phase — Format : 57 mm (NEMA 23)
• Longueur du corps : 41 mm — Diamètre d'arbre : 6,35 mm

Spécifications électriques
Angle de pas : 1,2° ± 5%
Couple de maintien : 0,52 N·m (5,3 kg·cm)
Courant nominal : 5 A/phase
Nombre de phases : 3
Nombre de conducteurs : 6
Diamètre d'arbre : 6,35 mm
Taille du cadre : 57 mm (NEMA 23)
Longueur du corps : 41 mm
Poids : 0,55 kg
Driver recommandé : CW542

Fiche technique
57BHP41-501B-21

Dessin mécanique
Dessin mécanique disponible pour la série 57BH (image présente sur la fiche produit)

Courbe couple-vitesse
Courbe couple-vitesse disponible pour la série 57BH (image présente sur la fiche produit)

Caractéristiques techniques

• Modèle : 57BHP41
• Phase : 3
• Angle de pas : 1,2° ± 5%
• Couple de maintien : 0,52 N·m (5,3 kg·cm)
• Courant nominal : 5 A/phase
• Nombre de conducteurs : 6
• Diamètre d'arbre : 6,35 mm
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 41 mm
• Poids : 0,55 kg
• Driver recommandé : CW542
