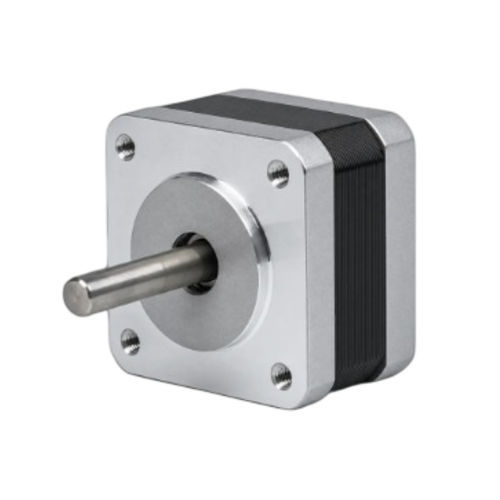

Moteur pas à pas 35BH20-020-16

pas à pas hybridepas à pas 2 phasescompact

Présentation du produit
Le 35BH20 (série 35BH) est un moteur pas à pas hybride 35 mm (NEMA 14) 2 phases délivrant un couple de maintien de 0,0245–0,025 N·m (0,25 kg·cm) avec une longueur de corps de 20 mm. Courant nominal 0,2 A/phase et arbre de 5 mm. Driver recommandé : CW215.

Points clés

• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,0245–0,025 N·m (0,25 kg·cm)
• Courant nominal : 0,2 A / phase
• Cadre : 35 mm (NEMA 14), longueur du corps : 20 mm
• Diamètre d'arbre : 5 mm
• Phases / connexions : 2 phases / 4 fils

Spécifications électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 0,0245–0,025 N·m (0,25 kg·cm)
Courant nominal — 0,2 A / phase
Nombre de phases — 2
Nombre de fils — 4
Diamètre d'arbre — 5 mm
Taille du cadre — 35 mm (NEMA 14)
Longueur du corps — 20 mm
Poids — 0,12 kg
Driver recommandé — CW215

Schémas et courbes
Dessin mécanique disponible pour la série 35BH (35 mm / NEMA 14).
Courbe couple-vitesse disponible pour la série 35BH.

Caractéristiques / Spécifications techniques

• Modèle : 35BH20
• Série : 35BH Series
• Taille du cadre : 35 mm (NEMA 14)
• Longueur du corps : 20 mm
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,0245–0,025 N·m (0,25 kg·cm)
• Courant nominal : 0,2 A / phase
• Nombre de fils : 4
• Diamètre d'arbre : 5 mm
• Poids : 0,12 kg
• Driver recommandé : CW215
