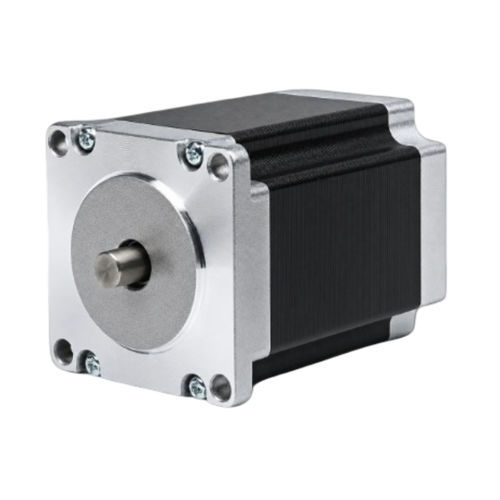

Moteur 3-phases 57BHP79-500A-29

pas à pas hybrideNEMA 23de précision

Présentation du produit
Le 57BHP79-500A-29 est un moteur pas à pas hybride 57 mm (NEMA 23) 3 phases délivrant 1.422 N·m (14,5 kg·cm) de couple de maintien dans un corps de 79 mm. Courant nominal 5 A/phase, prévu pour les applications de commande de mouvement nécessitant précision et compacité. Driver recommandé : CW542.

Points clés

• 3 phases, angle pas 1,2° — couple de maintien 1.422 N·m (14,5 kg·cm)
• Courant nominal 5 A/phase — encombrement 57 mm (NEMA 23)
• Corps de 79 mm de longueur avec arbre Ø 8 mm

Spécifications électriques
Angle de pas : 1,2° ± 5%
Couple de maintien : 1.422 N·m (14,5 kg·cm)
Courant nominal : 5 A/phase
Nombre de phases : 3
Nombre de conducteurs : 3
Diamètre d'arbre : 8 mm
Taille du cadre : 57 mm (NEMA 23)
Longueur du corps : 79 mm
Poids : 1,2 kg
Driver recommandé : CW542

Mécanique / Graphiques
Dessin mécanique disponible pour la série 57BH montrant les cotes de fixation et les détails d'arbre. Courbe couple-vitesse disponible pour la série 57BH afin d'évaluer les performances selon la vitesse.

Modèle / Caractéristiques techniques

• Modèle : 57BHP79-500A-29 (désignation produit)
• Phases : 3
• Angle de pas : 1,2° ± 5%
• Couple de maintien : 1.422 N·m (14,5 kg·cm)
• Courant nominal par phase : 5 A
• Nombre de conducteurs : 3
• Diamètre d'arbre : 8 mm
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 79 mm
• Poids : 1,2 kg
• Driver recommandé : CW542
