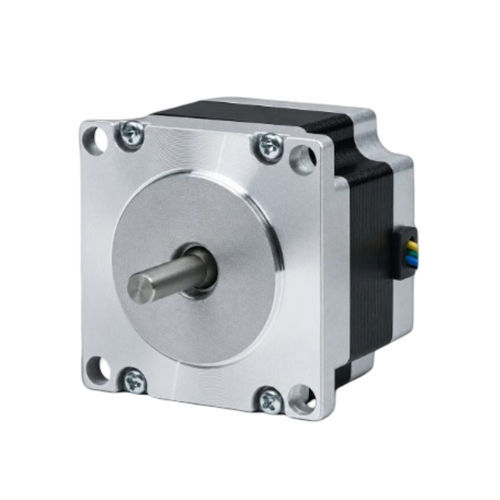

Moteur pas à pas hybride 57BHH48-16-21B

pas à pas 2 phasesNEMA 23de précision

Présentation du produit
Le 57BHH48-16-21B est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) offrant un couple de maintien de 0,883 N·m (9 kg·cm) dans un corps de 48 mm. Avec un courant nominal de 1,6 A/par phase, il convient aux applications de commande de mouvement de précision nécessitant un encombrement réduit et un couple de maintien constant. Driver recommandé : CW542.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 9 kg·cm (0,883 N·m)
• Courant nominal 1,6 A/par phase
• Longueur du corps 48 mm, diamètre d'arbre 6,35 mm

Fiche technique
Référence de la fiche : 57BHH48-16-21B

Spécifications complètes
Angle de pas — 1,8° ± 5%
Couple de maintien — 0,883 N·m (9 kg·cm)
Courant nominal — 1,6 A/par phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 6,35 mm
Taille de cadre — 57 mm (NEMA 23)
Longueur du corps — 48 mm
Poids — 0,65 kg
Driver recommandé — CW542

Caractéristiques / spécifications techniques

• Modèle : 57BHH48-16-21B
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 48 mm
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,883 N·m (9 kg·cm)
• Courant nominal : 1,6 A/par phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 6,35 mm
• Poids : 0,65 kg
• Driver recommandé : CW542
