Servomoteur pas à pas 57BH96PS20IC
60 V24 Vavec codeur et driver intégrés

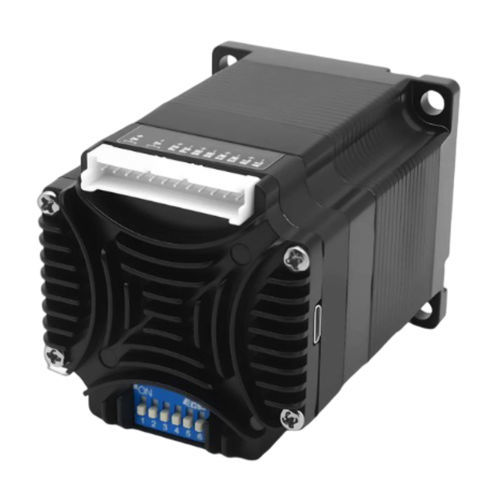

Servomoteur pas à pas - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / avec codeur et driver intégrés
Servomoteur pas à pas - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / avec codeur et driver intégrés
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
pas à pas
Voltage
60 V, 24 V
Construction
NEMA 23, avec codeur et driver intégrés
Application
avec encodeur intégré
Autres caractéristiques
haute résolution, en boucle fermée, avec contrôleur intégré, servocommandé, avec électronique intégrée, à commande électronique
Intensité

Max: 3,2 A

Min: 0,2 A

Couple

2 Nm
(1,475124 ft.lb)

Vitesse de rotation

Max: 3 000 rpm
(18 849,5559 rad.min-1)

Min: 0,01 rpm
(0,0628 rad.min-1)

Diamètre

8 mm
(0,31 in)

Température de fonctionnement

Max: 40 °C
(104 °F)

Min: 0 °C
(32 °F)

Description

Aperçu du produit
Le 57BH96PS20IC est un servomoteur pas-à-pas intégré contrôlé par impulsions, associant moteur, pilote et encodeur dans un encombrement 57 mm afin de simplifier le câblage et l'installation sur des axes d'automatisation à couple élevé.

Points clés
  • Couple maximal: 2,0 N·m
  • Commande: impulsion / direction TTL
  • Tension d'entrée: 24–60 VDC
  • Encodeur: 4096 lignes (16 384 comptes)
  • Mémoire FLASH interne pour stockage de configuration

Caractéristiques rapides
  • Taille de cadre: 57 mm
  • Longueur corps intégré: 96 mm
  • Couple max: 2,0 N·m
  • Tension d'entrée: 24–60 VDC
  • Communication: impulsion / direction TTL
  • Retour encodeur: 4096 lignes (16 384 comptes)

Résumé du servo intégré (paramètres)
  • Référence: 57BH96PS20IC
  • Taille de cadre: 57 mm (NEMA 23)
  • Longueur corps intégré: 96 mm
  • Taille L: 76 mm
  • Diamètre arbre: 8 mm
  • Plage tension d'entrée: 24–60 VDC
  • Couple maximal: 2,0 N·m
  • Communication: impulsion / direction TTL

Électrique, feedback et configuration
  • Réglage courant: 0,2–3,2 A réglable logiciellement (moteur assorti d'usine: 5,0 A)
  • Retour encodeur: 4096 lignes (16 384 comptes)
  • Résistance de phase: 0,4 Ω ±20%
  • Inductance de phase: 1,8 mH ±20%
  • Inertie rotor: env. 480 g·cm²
  • Poids: env. 1,2 kg
  • Plage de vitesse: 0,01 tr/min à 3000 tr/min
  • Micropas: 16 positions DIP; réglable par logiciel (≥200)
  • Fréquence filtre: défaut 400 kHz; réglable par logiciel
  • Protections: surtension, sous-tension, surcourant, circuit ouvert en enroulement, déviation de position
  • Stockage non volatile: FLASH MCU interne
  • Température de fonctionnement: 0°C à +40°C
  • Humidité de fonctionnement: 20% à 90% HR
  • TTL série: 115200 bps; 8 bits de données; 1 bit stop; sans parité

Dessin mécanique
Dessin mécanique et illustration des dimensions disponibles pour le servomoteur pas-à-pas intégré 57 mm (fichier de dessin mécanique fourni sur la fiche produit).

Spécifications techniques
  • Modèle: 57BH96PS20IC
  • Taille de cadre: 57 mm (NEMA 23)
  • Longueur corps intégré: 96 mm
  • Taille L: 76 mm
  • Diamètre arbre: 8 mm
  • Couple maximal: 2,0 N·m
  • Plage tension d'entrée: 24–60 VDC
  • Communication: impulsion / direction TTL
  • Encodeur: 4096 lignes (16 384 comptes)
  • Réglage courant: 0,2–3,2 A réglable logiciellement (moteur assorti d'usine: 5,0 A)
  • Résistance de phase: 0,4 Ω ±20%
  • Inductance de phase: 1,8 mH ±20%
  • Inertie rotor: env. 480 g·cm²
  • Poids: env. 1,2 kg
  • Plage de vitesse: 0,01–3000 tr/min
  • Micropas: 16 positions DIP; réglable par logiciel (≥200)
  • Fréquence filtre: défaut 400 kHz; réglable
  • Protections: surtension, sous-tension, surcourant, circuit ouvert en enroulement, déviation de position
  • Stockage non volatile: FLASH MCU interne
  • Temp. fonctionnement: 0°C à +40°C
  • Humidité fonctionnement: 20% à 90% HR
  • TTL série: 115200 bps; 8N1 (8 bits, sans parité, 1 bit stop)
