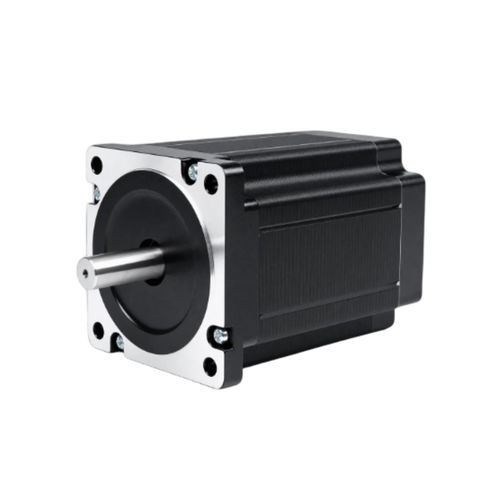

Moteur pas à pas 2 phases 86BH128-300A-55Dpas à pas hybrideNEMA 34industriel
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- pas à pas hybride, pas à pas 2 phases
- Construction
- NEMA 34
- Application
- industriel, pour machine-outil
- Autres caractéristiques
- fort couple
- Intensité
3 A
- Couple
4,9 Nm
(3,614055 ft.lb)- Diamètre
12 mm
(0,47 in)
Description
Présentation du produit
Le 86BH128 est un moteur pas à pas hybride 86 mm (NEMA 34) avec un corps de 128 mm, fournissant un couple de maintien de 4,90 N·m (50 kg·cm) à 3,0 A/phase. Sa longueur de corps accrue offre un couple plus élevé tout en conservant une consommation de courant modérée, adapté aux fraiseuses CNC lourdes, tables plasma et graveuses grand format en milieu industriel.
Points clés
Caractéristiques électriques
Pas angulaire : 1,8° ±5%
Courant nominal : 3,0 A/phase
Couple de maintien : 4,90 N·m (50 kg·cm)
Phases : 2
Fils : 4
Diamètre d'arbre : 12 mm
Taille de la bride : 86 mm (NEMA 34)
Longueur du corps : 128 mm
Poids : 3,6 kg
Driver recommandé : CWD860H
Mécanique et performances
Les dessins mécaniques pour la série 86BH sont disponibles ; des courbes couple-vitesse et des données spécifiques aux variantes peuvent être fournies sur demande pour l'intégration et le dimensionnement.
Caractéristiques techniques
Le 86BH128 est un moteur pas à pas hybride 86 mm (NEMA 34) avec un corps de 128 mm, fournissant un couple de maintien de 4,90 N·m (50 kg·cm) à 3,0 A/phase. Sa longueur de corps accrue offre un couple plus élevé tout en conservant une consommation de courant modérée, adapté aux fraiseuses CNC lourdes, tables plasma et graveuses grand format en milieu industriel.
Points clés
- Couple de maintien : 4,90 N·m (50 kg·cm)
- Format : 86 mm (NEMA 34), corps 128 mm
- Configuration : 2 phases, 4 fils
- Diamètre d'arbre : 12 mm
- Driver recommandé : CWD860H
Caractéristiques électriques
Pas angulaire : 1,8° ±5%
Courant nominal : 3,0 A/phase
Couple de maintien : 4,90 N·m (50 kg·cm)
Phases : 2
Fils : 4
Diamètre d'arbre : 12 mm
Taille de la bride : 86 mm (NEMA 34)
Longueur du corps : 128 mm
Poids : 3,6 kg
Driver recommandé : CWD860H
Mécanique et performances
Les dessins mécaniques pour la série 86BH sont disponibles ; des courbes couple-vitesse et des données spécifiques aux variantes peuvent être fournies sur demande pour l'intégration et le dimensionnement.
Caractéristiques techniques
- Modèle : 86BH128
- Taille de la bride : 86 mm (NEMA 34)
- Longueur du corps : 128 mm
- Pas angulaire : 1,8° ±5%
- Couple de maintien : 4,90 N·m (50 kg·cm)
- Courant nominal : 3,0 A/phase
- Phases : 2
- Fils : 4
- Diamètre d'arbre : 12 mm
- Poids : 3,6 kg
- Driver recommandé : CWD860H
