Moteur pas à pas 2 phases 57BH51-100A-21-14

pas à pas hybrideNEMA 23compact

Présentation

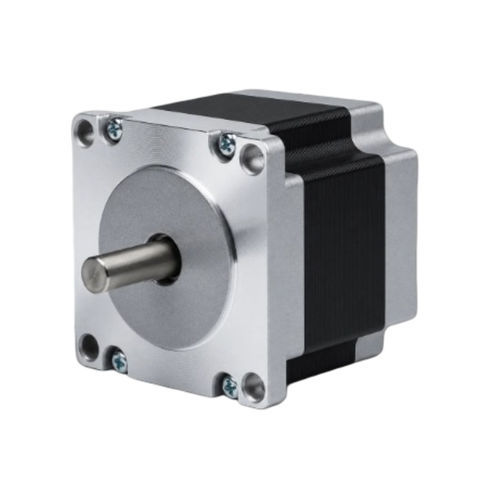

Le 57BH51-100A-21-14 est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) délivrant 0,677 N·m (6,9 kg·cm) de couple de maintien avec une longueur de corps de 51 mm. Courant nominal : 1 A par phase. Driver recommandé : CW542.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 6,9 kg·cm (0,677 N·m)
• Courant nominal : 1 A/phase — châssis 57 mm (NEMA 23)
• Corps compact 51 mm, diamètre d'arbre 6,35 mm, câblage 4 conducteurs

Caractéristiques électriques
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,677 N·m (6,9 kg·cm)
Courant nominal : 1 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre d'arbre : 6,35 mm
Taille du cadre : 57 mm (NEMA 23)
Longueur du corps : 51 mm
Poids : 0,62 kg
Driver recommandé : CW542

Dessin mécanique
Le dessin mécanique de la série 57BH (57 mm / NEMA 23) est disponible et présente les dimensions de fixation et le perçage.

Courbe couple-vitesse
Courbe couple‑vitesse disponible pour la série 57BH illustrant le comportement du couple en fonction de la vitesse sous courant nominal.

Spécifications techniques

• Modèle : 57BH51 (exemple de code complet : 57BH51-100A-21-14)
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,677 N·m (6,9 kg·cm)
• Courant nominal : 1 A/phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 6,35 mm
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 51 mm
• Poids : 0,62 kg
• Driver recommandé : CW542
