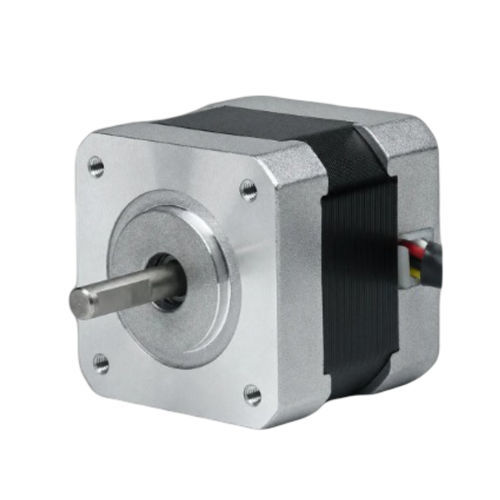

Moteur pas à pas 2 phases 42BHM39-100-22D

pas à pas hybrideNEMA 17pour applications médicales

Présentation du produit
Le 42BHM39-100-22D est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) délivrant 0,334 N·m (3,4 kg·cm) de couple de maintien dans un corps compact de 39 mm. Courant nominal 1 A/phase, câblage 4 conducteurs. Conçu pour le positionnement de précision et l'intégration OEM. Driver recommandé : CW215. Personnalisation OEM disponible, pas de MOQ.

Points clés

• 2 phases, angle de pas 0,9° — couple de maintien 0,334 N·m (3,4 kg·cm)
• Courant nominal 1 A/phase — châssis 42 mm (NEMA 17)
• Corps court 39 mm avec arbre 5 mm — adapté aux espaces contraints

Spécifications rapides

• Phase : 2
• Angle de pas : 0,9° ± 5%
• Couple de maintien : 0,334 N·m (3,4 kg·cm)
• Courant nominal : 1 A/Phase
• Nombre de conducteurs : 4
• Diamètre arbre : 5 mm
• Longueur corps : 39 mm

Spécifications complètes (Électriques & Mécaniques)
Angle de pas — 0,9° ± 5%
Couple de maintien — 0,334 N·m (3,4 kg·cm)
Courant nominal — 1 A/Phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre arbre — 5 mm
Dimension châssis — 42 mm (NEMA 17)
Longueur corps — 39 mm
Poids — 0,45 kg
Driver recommandé — CW215

Mécanique et performances
Les plans mécaniques et les courbes couple‑vitesse de la série 42BH sont fournis pour faciliter l'intégration et le réglage du contrôle. Les dimensions correspondent à la variante 39 mm avec arbre de 5 mm.

Applications

• Positionnement de précision : imprimantes 3D, machines pick-and-place
• Automatisation industrielle : cobots, indexation de convoyeurs
• Petits CNC, dispositifs médicaux et équipements de laboratoire
