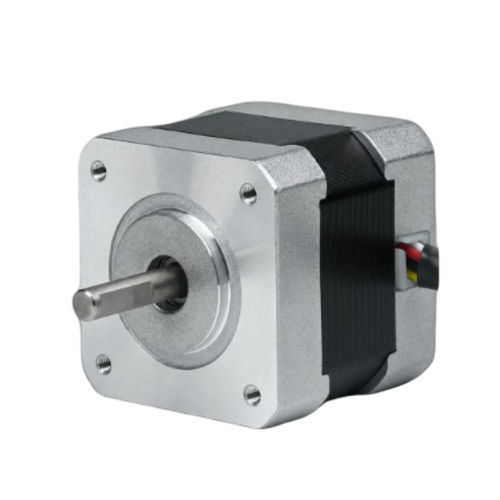

Moteur pas à pas 2 phases 42BHM34-060-15

pas à pas hybrideNEMA 17pour la robotique

Présentation du produit
Le 42BHM34-060-15 est un moteur pas à pas hybride 42 mm (NEMA 17) à 2 phases, fournissant un couple de maintien de 0,255 N·m (2,6 kg·cm) dans un corps de 34 mm. Courant nominal 0,6 A/phase, adapté au contrôle de mouvement de précision pour automatisation industrielle, robotique et instrumentation. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 0,9° — couple de maintien 0,255 N·m (2,6 kg·cm)
• Courant nominal 0,6 A/phase — cadre 42 mm (NEMA 17)
• Corps compact de 34 mm de longueur avec arbre Ø 5 mm

Spécifications électriques (tableau)
Angle de pas : 0,9° ± 5%
Couple de maintien : 0,255 N·m (2,6 kg·cm)
Courant nominal : 0,6 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Dimension du cadre : 42 mm (NEMA 17)
Longueur du corps : 34 mm
Poids : 0,28 kg
Driver recommandé : CW215

Mécanique / Dessins
Dessin mécanique disponible pour la série 42BH. Courbe couple-vitesse disponible pour la série 42BH.

Caractéristiques techniques

• Référence modèle : 42BHM34-060-15
• Phases : 2
• Angle de pas : 0,9° ± 5%
• Couple de maintien : 0,255 N·m (2,6 kg·cm)
• Courant nominal : 0,6 A/phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Dimension du cadre : 42 mm (NEMA 17)
• Longueur du corps : 34 mm
• Poids : 0,28 kg
• Driver recommandé : CW215
• Identifiant de la fiche technique : 42BHM34-060-15
