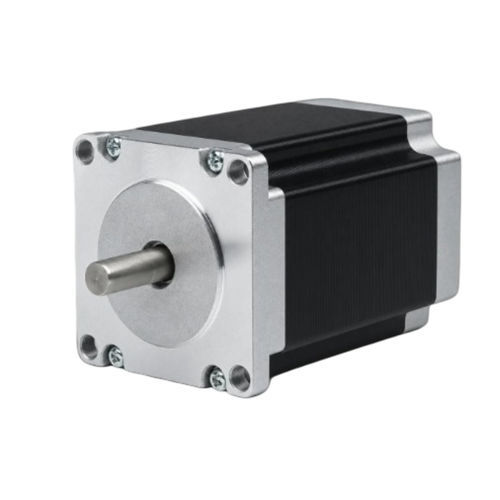

Moteur pas à pas hybride 57BHM110-300B-32

pas à pas 4 phasesNEMA 23de précision

Aperçu du produit
Le 57BHM110-300B-32 est un moteur pas à pas hybride de 57 mm (NEMA 23) à 4 phases, offrant un couple de maintien de 2,551 N·m (26 kg·cm) dans un corps de 110 mm. Courant nominal : 3 A/par phase. Driver recommandé : CW542. Arbre de 8 mm, 6 sorties (leads), longueur de corps 110 mm ; poids environ 1,4 kg. Conçu pour la commande de mouvement de précision, personnalisable OEM sans MOQ.

Points clés

• 4 phases, angle de pas 0,9° — couple de maintien 2,551 N·m (26 kg·cm)
• Courant nominal 3 A/par phase — châssis 57 mm (NEMA 23)
• Longueur de corps 110 mm, arbre 8 mm, 6 sorties

Spécifications électriques
Angle de pas — 0,9° ± 5%
Couple de maintien — 2,551 N·m (26 kg·cm)
Courant nominal — 3 A/par phase
Nombre de phases — 4
Nombre de sorties — 6
Diamètre arbre — 8 mm
Taille de cadre — 57 mm (NEMA 23)
Longueur de corps — 110 mm
Poids — ~1,4 kg
Driver recommandé — CW542

Mécanique / Performances
Le plan mécanique et la courbe couple-vitesse pour la série 57BH sont disponibles en ressources produit. La fiche technique contient les dimensions détaillées et les courbes de performance pour la référence exacte.

Fiche technique
Référence fiche technique : 57BHM110-300B-32

Caractéristiques techniques

• Modèle : 57BHM110-300B-32
• Taille de cadre : 57 mm (NEMA 23)
• Longueur de corps : 110 mm
• Angle de pas : 0,9° ± 5%
• Phases : 4
• Couple de maintien : 2,551 N·m (26 kg·cm)
• Courant nominal : 3 A/par phase
• Sorties : 6
• Diamètre arbre : 8 mm
• Driver recommandé : CW542
• Poids : ~1,4 kg
