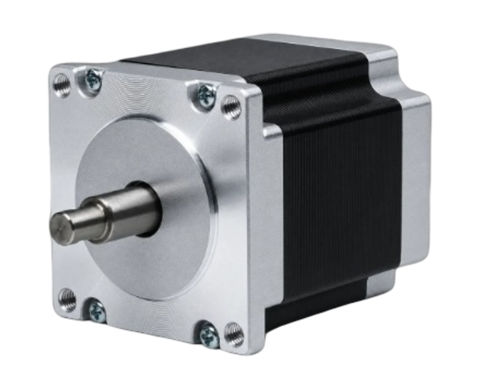

Moteur pas à pas hybride 57BHH65-300D-34KB

pas à pas 2 phasesNEMA 23

Présentation du produit
Le 57BHH65-300D-34KB est un moteur pas à pas hybride 57 mm (NEMA 23) à 2 phases, conçu pour le contrôle de mouvement de précision en environnement industriel. Il fournit un couple de maintien de 1,177 N·m (12 kg·cm) depuis un corps de 65 mm et est nominalisé à 3 A/phase. Driver recommandé : CW542.

Points clés

• 2 phases, angle pas 1,8° — couple de maintien 1,177 N·m (12 kg·cm)
• Courant nominal 3 A/phase — châssis 57 mm (NEMA 23)
• Longueur du corps 65 mm, diamètre d'arbre 10 mm

Caractéristiques électriques

• Angle pas : 1,8° ± 5%
• Couple de maintien : 1,177 N·m (12 kg·cm)
• Courant nominal : 3 A/phase
• Nombre de phases : 2
• Nombre de fils : 4

Plan mécanique
Plan mécanique disponible pour la série 57BH (57 mm / NEMA 23) montrant les dimensions générales et les détails de fixation pour intégration.

Courbe couple-vitesse
Courbe couple-vitesse (série 57BH) fournie pour évaluer les performances couple/vitesse dans les conditions nominales.

Caractéristiques techniques

• Désignation du modèle : 57BHH65-300D-34KB
• Référence commerciale : 57BHH65
• Dimensions du châssis : 57 mm (NEMA 23)
• Longueur du corps : 65 mm
• Angle de pas : 1,8° ± 5%
• Phases : 2
• Courant nominal : 3 A/phase
• Couple de maintien : 1,177 N·m (12 kg·cm)
• Nombre de fils : 4
• Diamètre d'arbre : 10 mm
• Poids : 0,75 kg
• Driver recommandé : CW542
