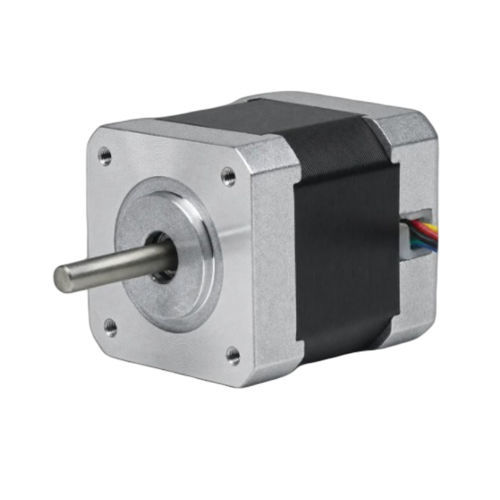

Moteur pas à pas 2 phases 42BHH48-08A-24

pas à pas hybrideNEMA 17pour la robotique

Présentation
Le 42BHH48-08A-24 est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) avec un corps de 48 mm, fournissant 0,314 N·m (3,2 kg·cm) de couple de maintien. Courant nominal 0,8 A/phase et câblage 6 fils pour des configurations en série/parallèle. Applications typiques : automatisation, CNC, robotique et appareils de laboratoire. Driver recommandé : CW215.

Points forts

• Angle de pas : 1,8° ± 5 % — compatible micro-pas
• Couple de maintien : 0,314 N·m (3,2 kg·cm)
• Courant nominal : 0,8 A/phase — 6 fils pour flexibilité de câblage
• Compact : cadre 42 mm (NEMA 17), longueur de corps 48 mm, arbre 5 mm
• Poids : 0,6 kg — adapté aux assemblages compacts

Spécifications électriques
Angle de pas : 1,8° ± 5 %
Couple de maintien : 0,314 N·m (3,2 kg·cm)
Courant nominal : 0,8 A/phase
Nombre de phases : 2
Nombre de fils : 6
Diamètre d'arbre : 5 mm
Taille de cadre : 42 mm (NEMA 17)
Longueur de corps : 48 mm
Poids : 0,6 kg
Driver recommandé : CW215

Mécanique et documentation
Le plan mécanique et la courbe couple-vitesse sont disponibles sur la fiche produit pour faciliter le montage, le choix d'accouplements et la vérification des performances.

Informations de commande

• Famille de modèles : série 42BHH — exemple : 42BHH48-08A-24
• Arbre standard : 5 mm — autres options sur demande
• Connectique : 6 fils — câbles ou assemblages personnalisés possibles
