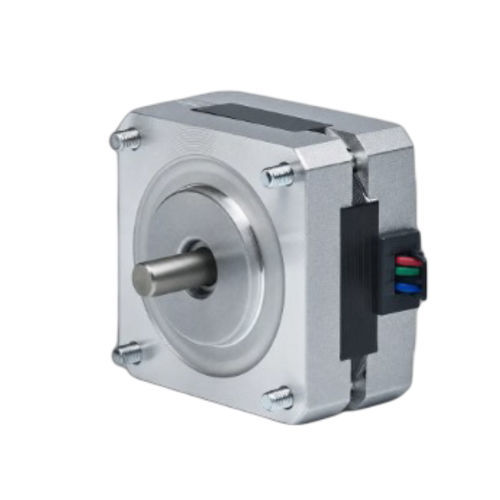

Moteur pas à pas 2 phases 39BH20W-040B-24

pas à pas hybridecompactde petite taille

Présentation du produit
Le 39BH20W-040B-24 est un moteur pas à pas hybride 2 phases de 39 mm (NEMA 15) délivrant 0,064 N·m (0,65 kg·cm) de couple de maintien dans un corps compact de 20 mm. Courant nominal 0,4 A/phase, adapté aux applications de contrôle de mouvement de précision en environnements industriels contraints. Pilote recommandé : CW215.

Points clés

• 2 phases, angle pas 1,8° — couple de maintien 0,65 kg·cm (0,0638 N·m)
• Courant nominal 0,4 A/phase — cadre 39 mm (NEMA 15)
• Corps compact 20 mm avec arbre Ø5 mm pour intégration dans des espaces réduits

Fiche technique rapide

• Phase : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,0638 N·m
• Courant/phase : 0,4 A
• Diamètre d'arbre : 5 mm
• Nombre de conducteurs : 4

Caractéristiques électriques (tableau)
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,064 N·m (0,65 kg·cm)
Courant nominal : 0,4 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Format : 39 mm (NEMA 15)
Longueur du corps : 20 mm
Poids : 0,23 kg
Pilote recommandé : CW215

Mécanique et performances
Le plan mécanique et la courbe couple-vitesse du série 39BH (39 mm / NEMA 15) sont fournis pour faciliter le montage, l'intégration et l'évaluation des performances.

Caractéristiques techniques

• Modèle / Série : 39BH20 (exemple : 39BH20W-040B-24)
• Format : 39 mm (NEMA 15)
• Longueur du corps : 20 mm
• Phase : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,0638 N·m (0,064 N·m, 0,65 kg·cm)
• Courant nominal : 0,4 A par phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Poids : 0,23 kg
• Pilote recommandé : CW215
